Die Registerkarte Vektor (Details Zeichnung)

Die 2D-Vektoren in rechteckigen, polaren und ternären Koordinaten werden auf der Registerkarte Vektor im Dialog Details Zeichnung benutzerdefiniert angepasst. Um die Vektoren im 3D-Vektordiagramm benutzerdefiniert anzupassen, können Sie zur Registerkarte 3D-Vektor gehen.

PD Vector XYXY.png

Die Registerkarte Vektor für XYXY-Diagramme in rechteckigen und polaren Koordinaten

PD Vector XYXY 01.png

Die Registerkarte Vektor für Kompassdiagramme

PD Vector XYAM.png

Die Registerkarte Vektor für XYWG-Diagramme in rechteckigen Koordinaten

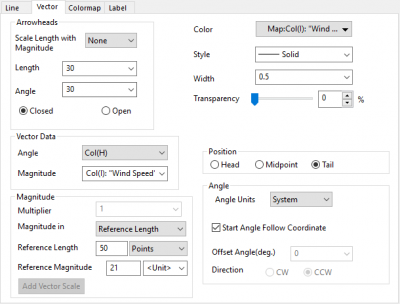

PD Vector ThetaRAM Polar.png

Die Registerkarte Vektor für θRAM-Diagramme in polaren Koordinaten

PD Vector XYZXYZ.png

Die Registerkarte Vektor für XYZXYZ-Diagramme in ternären Koordinaten

Bedienelemente der Gruppe Pfeilspitzen

Verhältnis von Spitze zu

Skaliert die Pfeilspitzen entsprechend der Betragsänderungen der Vektoren. Verfügbare Optionen sind:

  • Kein
    Alle Pfeilspitzen teilen die gleiche Länge, festgelegt unter Länge.
  • Log
    Die Längen der Pfeilspitzen haben ein logarithmisches Verhältnis mit den Längen der Vektoren.
  • Linear
    Die Längen der Pfeilspitzen haben ein lineares Verhältnis mit den Längen der Vektoren.
Länge

Festlegen der Länge von Pfeilspitzen Die Länge wird in Punkten angegeben.

Winkel

Festlegen der Winkel der Pfeilspitzen in Grad

Geschlossen/Offen

Wählen Sie die Option Geschlossen, um ausgefüllte Pfeilspitzen anzuzeigen.

Wählen Sie die Option Offen, um nicht ausgefüllte Pfeilspitzen (transparent) anzuzeigen.

Farbe

Wählen Sie aus der Schaltfläche Farbe eine Vektorfarbe aus.

Stil

Ändern Sie den Linienstil für den Vektor. Sie können auch die Änderungen mit dem Hilfsmittel Linie/Rahmen Button Border.png auf der Symbolleiste Stil vornehmen.

Breite

Geben Sie in das Kombifeld Breite die gewünschte Breite der Vektorlinie ein oder wählen Sie diese hier aus. Die Linienbreite wird in Punkten gemessen, wobei 1 Punkt=1/72 Zoll entsprechen.

Für alle 2D-Vektordiagramme mit dieser Registerkarte Linie können Sie in der Auswahlliste Breite eine Spalte auswählen, um die Linienbreite auf diese Spalte abzubilden. Bitte beachten Sie, dass nur Spalten in dem aktuellen Arbeitsblatt in der Auswahlliste aufgeführt werden.

Wenn eine Spalte ausgewählt ist, können Sie einen Skalierungsfaktor festlegen, um die Breitenspalte mit einem Wert zu multiplizieren und die Linienbreite des Vektors zu definieren. Sie können sich auf den Skalierungsfaktor für die Symbolgröße beziehen.

Transparenz

Bewegen Sie den Schieber oder geben Sie eine Zahl in das Kombinationsfeld ein, um Transparenz auf die Vektoren anzuwenden. Die Skala reicht von 0 (nicht transparent) bis 100 (vollständig transparent).

Für Spezialpunkte wird das Kontrollkästchen Auto verwendet, damit der Transparenzeinstellung von anderen Vektoren gefolgt wird. Deaktivieren Sie das Kontrollkästchen, um die Transparenz des Spezialpunkts anzupassen.

Bedienelemente der Gruppe Endpunkte (XYXY oder Ternär)

Wählen Sie die Spalte aus, die die X-Werte für die Endpunkte in dem Auswahlmenü X-Ende für XYXY-Vektor- und ternäre Vektordiagramme enthält.

Wählen Sie die Spalte aus, die die Y-Werte für die Endpunkte in dem Auswahlmenü Y-Ende für XYXY-Vektor- und ternäre Vektordiagramme enthält.

Wählen Sie die Spalte aus, die die Z-Werte für die Endpunkte in dem Auswahlmenü Z-Ende für ternäre Vektordiagramme enthält.

Hinweis:
  • Beim Diagramm Polar Vektor Theta r ThetarR wird das X-Ende verwendet, um die Spalte festzulegen, die die Winkelkoordinaten der Endpunkte auf der Winkelachse enthält. Das Y-Ende wird verwendet, um die Spalte festzulegen, die die Radialkoordinaten der Endpunkte auf der Radialachse enthält.
  • Beim Kompassdiagramm ist das Zentrum des Polardiagramms der Anfangspunkt und die XY-Spalten der Quelle sind die Spalten, die die Winkelkoordinaten und die Radialkoordinaten der Endpunkte separat enthalten. Es gibt also die Optionen X-Ende und Y-Ende auf der Registerkarte Vektor nicht.

Bedienelemente der Gruppe Vektordaten /(XYAM/θRAM)

Diese Bedienelemente gibt es nur für XYAM- oder polare θRAM-Vektordiagramme.

Winkel

Wählen Sie aus dem Auswahlfeld Winkel die Spalte aus, die die Versatzwerte des Vektorwinkels enthält. Alternativ entnehmen Sie diesem Auswahlfeld einen Wert. Die Einheiten werden durch die Auswahlliste Winkeleinheit eingestellt. Bei XYAM-Vektoren wird der Winkel gegen den Uhrzeigersinn von einer Linie parallel zur X-Achse gemessen, die den Vektor in zwei Teile teilt. Bei polaren θRAM-Vektoren stammt der Winkel von der Tangente des Kreises mit dem Radius R und die Richtung hängt von der polaren Winkelachsenrichtung und der Option Anfangswinkel folgt Koordinate in der Gruppe Winkel ab.

Betrag

Wählen Sie die Spalte, die die Werte für die Vektorgrößen enthält, über das Auswahlfeld Betrag aus. Alternativ entnehmen Sie diesem Auswahlfeld einen Wert. Die Länge wird in Punkten angegeben.

Betrag (XYAM/θRAM)

Diese Bedienelemente gibt es nur für XYAM- oder polare θRAM-Vektordiagramme.

Multiplikator Betrag

Wählen Sie einen Wert aus dem Auswahlfeld Multiplikator Betrag aus oder geben Sie ihn dort ein, um die Länge der Vektoren proportional zu vergrößern oder zu verkleinern. Tragen Sie beispielsweise 0.5 ein, um die Vektoren mit der Hälfte ihrer ursprünglichen Länge zu zeichnen. Der Standardwert ist 1, so dass das Auswahlfeld Betrag die Vektorlängen bestimmt.

Betrag in

Aktivieren Sie dieses Kontrollkästchen, um auszuwählen, worauf der Betrag basiert.

Für XYAM-Vektoren:

  • Betrag im realen Raum: Wenn dieses Kontrollkästchen aktiviert ist, wird der Betrag in Koordinaten des realen Raums interpretiert und verwendet, um die festgelegten X- und Y-Werte der Endpunkte des Vektors zu berechnen. Der Betrag, der in dem Diagramm angezeigt wird, ändert sich, wenn die X- oder Y-Achsenskalierungen geändert werden. Sie bleiben jedoch konstant in den Koordinaten des realen Raums.
  • X-Skalierung/Y-Skalierung: Wenn Betrag in auf Betrag im realen Raum gesetzt ist, basiert der Betrag auf der X- und Y-Skalierung. Sie können nur die X- oder die Y-Skalierung wählen.
  • Referenzlänge: Wenn Sie einen Maßstab definieren möchten, der nichts mit der X- oder Y-Skalierung zu tun hat. Wenn Sie zum Beispiel einen Windvektor auf einer Weltkarte zeichnen möchten, ist der Betrag in der Einheit m/s, aber die X- und Y-Skalierung ist Breitengrad und Längengrad. Wenn Sie Referenzlänge ausgewählt haben, wird die Option Multiplizierer deaktiviert. Es werden drei weitere Optionen angezeigt, mit denen Sie einen Abstand im Diagramm festlegen, die Werte und Einheiten mit den Bedienelementen Referenzlänge und Referenzbetrag setzen und ein Vektorskalierungsobjekt mit der Schaltfläche Vektorskalierung hinzufügen hinzufügen können.

Für polare θRAM-Vektoren:

  • Radiale Skalierung: Der Betrag basiert auf der radialen Skalierung. Wenn die radiale Achsenskalierung geändert wird, ändert sich der Vektorbetrag ebenfalls.
  • Referenzlänge: Wie bei XYAM-Vektoren können Sie diese Option dazu verwenden, um einen Maßstab für den Vektorbetrag zu definieren.

Bedienelemente der Gruppe Position (XYAM/θRAM)

Diese Bedienelemente gibt es nur für XYAM- oder polare θRAM-Vektordiagramme.

Wählen Sie die gewünschte Option, um die XY/θR-Koordinatenwerte für den Anfang, den Mittelpunkt oder das Ende des Vektors zu übernehmen.

Winkel /(XYAM/θRAM)

Diese Bedienelemente gibt es nur für XYAM- oder polare θRAM-Vektordiagramme.

Winkeleinheiten

Wählen Sie die Einheit für diese Winkel.

  • System
    Verwendet die Einstellung in der Gruppe Winkeleinheiten in Einstellungen: Optionen als die Einheit für Winkel.
  • Radianten
    Verwendet Radianten als die Einheit für Winkel.
  • Grad
    Verwendet Grad als die Einheit für Winkel.
  • Gradienten
    Verwendet Gradienten als die Einheit für Winkel.
Konvention Diese Option ist nur für XYAM-Vektoren verfügbar.
  • Polar
    Wenn diese Option ausgewählt ist, wird der Versatzwinkel auf 0 und die Richtung auf CCW (gegen den Uhrzeigersinn) gesetzt. Beide Optionen sind ausgegraut, aber aktualisiert.
  • Meteorologisch
    Wenn diese Option ausgewählt ist, wird der Versatzwinkel auf 90 und die Richtung auf CW (gegen den Uhrzeigersinn) gesetzt. Beide Optionen sind ausgegraut, aber aktualisiert.
  • Benutzerdefiniert
    Wenn diese Option ausgewählt ist, sind der Versatzwinkel und die Richtung bearbeitbar.
Anfangswinkel folgt Koordinate Diese Option ist nur für θRAM-Vektoren verfügbar. Durch Aktivieren dieses Kontrollkästchens befolgt die Richtung des Winkelversatzes für polare Vektoren die Regel:
  • Wenn die Richtung der polare Winkelachse gegen den Uhrzeigersinn ist,
    • wird die Radialachse nicht umgekehrt, die positiven Grade sind im Uhrzeigersinn.
    • wird die Radialachse umgekehrt, die positiven Grade sind gegen den Uhrzeigersinn.
  • Wenn die Richtung der polare Winkelachse im Uhrzeigersinn ist,
    • wird die Radialachse nicht umgekehrt, die positiven Grade sind gegen den Uhrzeigersinn.
    • wird die Radialachse umgekehrt, die positiven Grade sind im Uhrzeigersinn.

Durch Deaktivieren dieser Option werden die Optionen Versatzwinkel (Grad) und Richtung auf diese Art für XYAM-Vektoren angezeigt.

Versatzwinkel (Grad) Geben Sie die Gradangabe des Versatzwinkels für die Vektoren ein bzw. wählen Sie sie ein. Wenn der Wert des Vektorwinkels und des Versatzwinkels 0 ist, dann liegt die Vektorrichtung bei 3 Uhr.
Richtung

Legen Sie die Richtung für den Versatzwinkel fest.

  • CW
    Die Vektoren werden im Uhrzeigersinn gedreht.
  • CCW
    Die Vektoren werden gegen den Uhrzeigersinn gedreht.
