Die Registerkarte Anzeige auf Zeichnungsebene (Details Zeichnung)

PD-Dialog-PlotLevel-Display-Tab

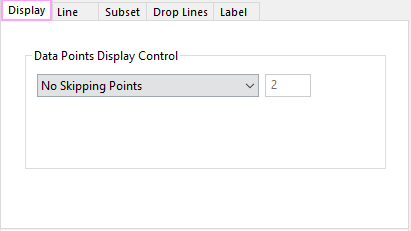

Die Bedienelemente auf der Registerkarte Anzeige auf Zeichnungsebene ist nur verfügbar für allgemeine 2D-Diagramme oder 3D-XYY-Balkendiagramme im kartesischen Koordinatensystem.

• 2D-Diagramme: Linie, Punkt, Linie + Symbol, Box, Histogramm, Fläche; 3D-XYZ-Balken-/-Punktdiagramm; 3D-XYY-Wand-/-Band-/-Wasserfall


• 2D-Diagramme: Säulen, Balken


• 3D-Diagramme: 3D-YY-Balken

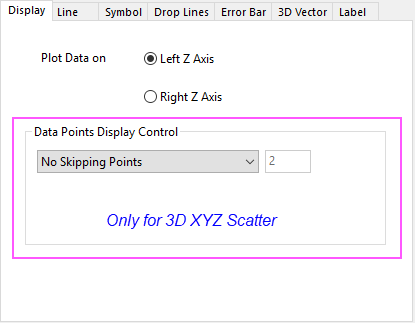

Daten zeichnen auf

Da Origin doppelte Y-Achsen in 2D-Diagrammen und doppelte YZ-Achsen in 3D-Diagrammen unterstützt, können Sie diese Option verwenden, um festzulegen, auf welcher Achse die aktuelle Zeichnung basiert.

Bei 2D-Diagrammen und 3D-XYY/XYZ-Diagrammen werden alle Zeichnungen standardmäßig auf der linken YZ-Achse gezeichnet (ausschließlich der Zeichnungen, die über spezifische Vorlagen gezeichnet wurden). Sie können diese Option verwenden, um zu entscheiden, auf welcher YZ-Achse die aktuelle Zeichnung gezeichnet werden soll. Wenn zum Beispiel die Rechte YZ-Achse ausgewählt ist, wird die aktuelle Zeichnung auf der rechten YZ-Achse gezeichnet und die Achsenskalierung automatisch angepasst, um den gesamten Datenbereich einzuschließen, und umgekehrt.

Hinweis: Wenn Sie gestapelte 2D- und 3D-Balkendiagramme mit Untergruppierung nach Achse zeichnen möchten, aktivieren Sie die Option Versatz innerhalb der Untergruppierung (auf Registerkarte Gruppe) für kumulative/inkrementelle Daten verwenden und setzen Sie Untergruppierung auf Nach Achse und verwenden Sie dann Daten zeichnen auf, um für jedes Balkendiagramm unterschiedliche Achsen festzulegen.

Balken

Wenn Sie ein 2D- oder 3D-YY-Balken-/Säulendiagramm erstellt haben, wird dieses Kontrollkästchen standardmäßig aktiviert. Sie können dieses Kontrollkästchen verwenden, um die Balkenanzeige in der Grafik auszuschalten.

Symbol

Legen Sie fest, ob Symbole oben in der Mitte der 2D-/3D-Balken/-Säulen gezeigt werden.

Verbindungslinie

Legen Sie fest, ob die Verbindungslinien, die die Mittelpunkte der Balken in einer Zeichnung verbinden, gezeigt werden. Wenn Sie dieses Kontrollkästchen aktiviert haben, wird die Registerkarte Linie gezeigt, auf der Sie die nachfolgenden Einstellungen des Linienstils vornehmen können.

Bei 2D-Balkendiagrammen folgt die Farbe der Verbindungslinie per Standard automatisch der Rahmenfarbe der Balken.

Bei 3D-XYY-Balkendiagrammen folgt die Farbe der Verbindungslinie per Standard automatisch der Musterfüllung der 3D-Balken.

Wenn es Teildatensätze in Ihrem 2D-Balkendiagramm gibt, ist auf der Registerkarte Linie das Kontrollkästchen Innerhalb des Teildatensatzes verbinden standardmäßig aktiviert, um Verbindungslinien innerhalb des Teildatensatzes hinzuzufügen.

Beispieldiagramme:

• 2D-Säulendiagramm mit Verbindungslinie und Symbolen



• 3D-XYY-Balken mit Verbindungslinie



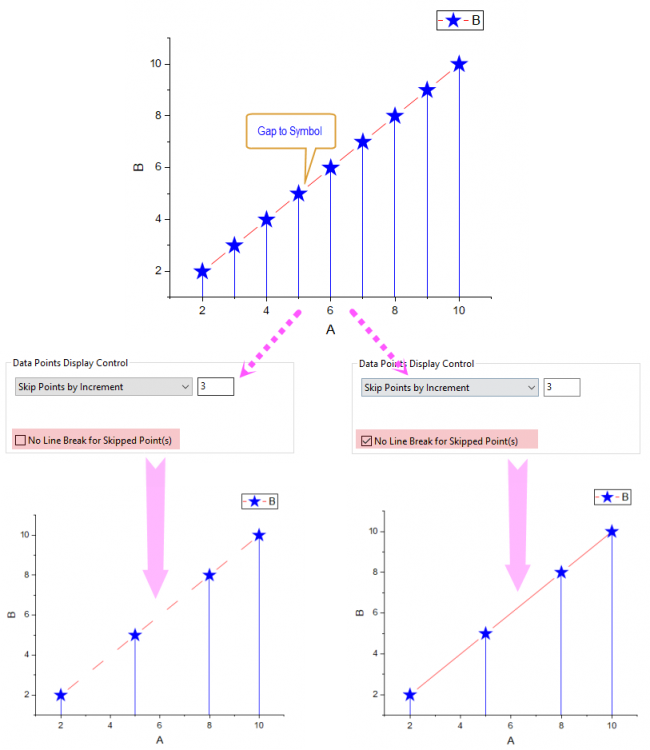

Ankerlinien

Legen Sie fest, ob Ankerlinien von den Mittelpunkten oberhalb der Balken bis zur unteren Achse bzw. zum unteren Feld hinzugefügt werden. Wenn Sie Ankerlinien für die Balken hinzugefügt haben, wird die Registerkarte Ankerlinien gezeigt, damit Sie die Ankerlinien benutzerdefiniert anpassen können.

Balkenprojektion auf XZ-Ebene mit Y=

Legen Sie fest, ob die Projektion des 3D-XYY-Balkens auf XZ-Ebene und die Position (Y=) des Projektionsbalkens gezeigt werden sollen. Per Standard ist Auto ausgewählt, das heißt, die Projektionsbalken werden bei Y = Achsenanfang gezeichnet.

Hinweis: In diesen Beispiel beginnt der 3D-Balken bei Y = -1500, so dass die Projektionsbalken in der XZ-Ebene ebenfalls bei Z = -1500 beginnen. Die XY-Ebene, in der die Projektionsbalken sind, befindet sich bei der Position Y= .
