Die Registerkarte (Details Zeichnung) Fehlerbalken
PD-Dialog-ErrBar-Tab

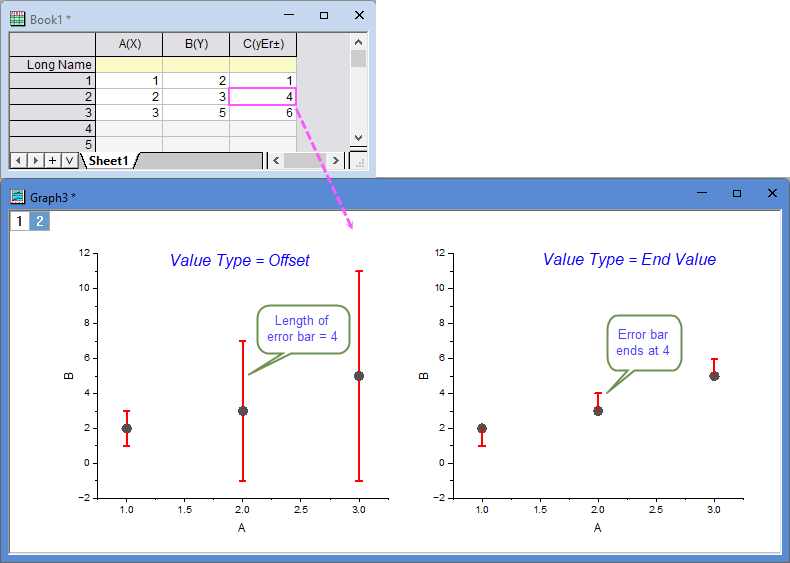

Die Registerkarte 2D-Fehlerbalken auf Ebene des Datensatzes des Dialogfelds Details Zeichnung bietet Bedienelemente zum Bearbeiten der Farbe, Linienbreite und andere Stileigenschaften der Fehlerbalken im Diagramm sowie die Richtung der Fehlerbalken. Fehlerbalken können als Balken, Linien oder Flächen gezeichnet werden.
_Error_Bar_Tab/Error_bar_tab.png)
_Error_Bar_Tab/Tip_icon.png) |
Fehlerbalken (Whisker) in Boxdiagrammen werden mit Bedienelementen auf den Registerkarten Box und Linien des Dialogs Details Zeichnung benutzerdefiniert angepasst.
|
Stil
| Verbinden |
Wählen Sie die gewünschte Linienverbindung für Fehlerbalken aus dieser Auswahlliste, wodurch Fehlerbalken als Linien gezeichnet werden. Details zu den Verbindungsoptionen lesen Sie unter Verbinden.
|
| Farbe |
Wählen Sie die gewünschte Farbe für den Fehlerbalken oder seine verbundene Linie aus der Liste. Wählen Sie Automatisch, um sicher zu stellen, dass die Fehlerbalkenfarbe der zugehörigen Symbolfarbe in einem Diagramm mit Symbolen oder der zugehörigen Linienfarbe, falls keine Symbole vorhanden sind, entspricht.
|
| Linienbreite |
Wählen Sie oder geben Sie die Linienbreite der Fehlerbalken ein. Die Linienbreite der Fehlerbalken wird in der Einheit Punkte angegeben. Dies ist nur verfügbar, wenn Keine Linie in der Auswahlliste Verbinden ausgewählt ist.
|
| Breite |
Wählen Sie oder geben Sie die Linienbreite der Fehlerbalken ein. Die Breite der Gitternetzlinie wird in Punkten angegeben. Dies ist nur verfügbar, wenn Keine Linie in der Auswahlliste Verbinden ausgewählt ist.
|
| Breite des Linienendes |
Wählen Sie oder geben Sie die Markerbreite der Fehlerbalken ein. Die Markerbreite der Fehlerbalken wird in Einheiten von Punkten angegeben. Dies ist nur verfügbar, wenn Keine Linie in der Auswahlliste Verbinden ausgewählt ist.
|
| Durch Symbol |
Aktivieren Sie das Kontrollkästchen, damit die Fehlerbalken durch die Punkte in der Zeichnung gezeichnet werden. Die Fehlerbalken wird oben auf der zugehörigen Linie oder dem Symbol gezeichnet. Dies ist nur verfügbar, wenn Keine Linie in der Auswahlliste Verbinden ausgewählt ist.
|
| Auf Layer anwenden |
Aktivieren Sie dieses Kontrollkästchen, um die Gruppeneinstellungen Stil auf alle Fehlerbalken anzuwenden, die in dem Layer gezeichnet sind. Dies ist nur verfügbar, wenn Keine Linie in der Auswahlliste Verbinden ausgewählt ist.
|
| Stil |
Wählen Sie den gewünschten Linienstil für die verbundene Linie des Fehlerbalkens aus dieser Auswahlliste. Dies ist nur verfügbar, wenn Keine Linie in der Auswahlliste Verbinden ausgewählt ist.
|
| Füllfläche unter Kurve |
Bestimmen Sie, ob die Fläche zwischen Fehlerbalken und Datenzeichnungen ausgefüllt werden soll. Wenn das Kontrollkästchen aktiviert, ist die Registerkarte Muster im Dialog Details Zeichnung zum benutzerdefinierten Anpassen der Füllfläche verfügbar. Weitere Einzelheiten zum benutzerdefinierten Anpassen lesen Sie unter Die Registerkarte Muster.
Diese Option ist nicht verfügbar, wenn Verbinden auf Keine Linie gesetzt ist.
|
Richtung
| Plus |
Aktivieren Sie dieses Kontrollkästchen, um Fehlerbalken über dem Diagramm oder nicht in Richtung X-Achse weisend zu zeigen, wenn die Option Relativ ausgewählt ist (siehe unten). Diese Option ist am besten dazu geeignet, Fehlerbalken in einem Säulendiagramm zu bearbeiten, das separate Spalten positiver und negativer Fehler enthält.
|
| Minus |
Aktivieren Sie dieses Kontrollkästchen, um Fehlerbalken unter dem Diagramm oder in Richtung X-Achse weisend zu zeigen, wenn die Option Relativ ausgewählt ist (siehe unten).
|
| X-Fehlerbalken |
Aktivieren Sie dieses Kontrollkästchen, um Fehlerbalken in X-Richtung (horizontal) zu zeichnen.
|
| Absolut |
Wählen Sie die Option Absolut, um nach oben zeigende positive Y-Fehlerbalken (plus) und nach unten zeigende negative Y-Fehlerbalken (minus) zu zeichnen.
|
| Relativ |
Wählen Sie die Option Relativ, um die nie in Richtung X-Achse weisenden positiven Y-Fehlerbalken und die immer in Richtung X-Achse weisenden negativen Y-Fehlerbalken zu zeichnen.
|
An folgenden Datenpunkten zeichnen
Diese Auswahlliste ist nur aktiviert, wenn Keine Linie in der Auswahlliste Verbinden der Gruppe Stil ausgewählt ist.
| Symbol folgen |
Es wird an jedem gezeichneten Datenpunkt ein Fehlerbalken gezeichnet. Beachten Sie, dass der Satz der gezeichneten Daten von der Gruppe Anzeige von Datenpunkten auf der Registerkarte Ankerlinien des Dialogs Details Zeichnung festgelegt wird. |
| Nur N Fehlerbalken zeichnen |
Sie zeichnen nur N Fehlerbalken. Sie können die Anzahl der zu zeichnenden Fehlerbalken in das Textfeld N= eingeben. |
| Jeweils N überspringen |
Es wird für jeden N+1 Datenpunkt ein Fehlerbalken gezeichnet, wobei für den ersten Datenpunkt ein Fehlerbalken gezeichnet und die jeweils nächsten zwei Datenpunkte übersprungen werden. Sie können den Wert für N im Textfeld N= festlegen. |
Transparenz
Dies regelt den Grad der Transparenz der Fehlerbalken (oder der Linie, die die Fehlerbalken verbindet). Bewegen Sie den Schieber oder geben Sie eine gewünschte ganze Zahl von 0 bis 100 in das Kombinationsfeld ein. Beachten Sie, dass das Symbol bei 0 gar nicht und bei 100 vollkommen transparent ist.
Wenn Symbol/Linientransparenz folgen aktiviert ist, entspricht die Transparenz der Fehlerbalken der Transparenz der Symbole.
|
