グラフへのデータプロットの追加や交換


Originでは、グラフを作成するには、(1)データを選択して、(2)ツールバーボタンをクリックするか、作図メニューコマンドを使います。既存のグラフにデータポイントを手動で追加したり削除したりする場合には、以下の手順で行います。

レイヤにプロットを挿入メニューを使用してグラフレイヤにプロットを追加する

この方法は線図散布図線+シンボル縦棒(または横棒)、面積図に使用できます。 これは、選択したワークシートデータをアクティブなグラフウィンドウに追加する直接的な方法です。 複数Y列(データセット)を選択するとレイヤでデータがグループ化され、自動でデータセットによる推移で作図されます。

ある範囲のデータを既存の折れ線散布図線+シンボル棒グラフ面積グラフに追加するには、次の手順を実行します。

  1. ワークシート上のデータを選択します。
  2. グラフウィンドウをクリックしてアクティブにします。
  3. メニューから、挿入:レイヤにプロット:グラフの種類 を選びます。

Noteたとえば、プロットをレイヤに追加する方法(レイヤ内でプロットをグループ化することができるなど)をさらに制御したい場合は、プロットの追加メニューコマンドを作図のセットアップダイアログボックスにリンクするLabTalkシステム変数を設定できます (作図のセットアップダイアログを開く他の方法 は他にもあります)。

現在のセッションでのみレイヤにプロットメニューコマンドの動作を変更するには、コマンドウィンドウを開き、コマンドラインで次のいずれかを入力します。

@LIP=0 <ENTER> //作図のセットアップダイアログが開きます。

@LIP=1 <ENTER> //デフォルト - 作図のセットアップダイアログボックスを開かずに、選択したデータセットをレイヤに追加します。

Originセッション全体で変更を固定するには、システム変数の設定ダイアログボックスを使います。

現在のレイヤに関数プロットまたはパラメトリックプロットを追加する

Origin 2019b以降では、Originは、挿入:関数グラフまたは挿入:パラメトリックグラフメニューを選択することにより、関数グラフまたはパラメトリックグラフを現在の2D/3Dグラフレイヤに直接追加することをサポートしています。

挿入:関数グラフまたは挿入:パラメトリックグラフメニューを選択すると、関数グラフの作成ダイアログが開きます。関数の定義式を入力し、追加ボタンをクリックすると、関数グラフが現在のグラフウィンドウに挿入されます。

関数プロットをさらにカスタマイズするには、関数タブで行います。作図の詳細ダイアログの関数タブを開くことができます。

選択したデータをグラフレイヤにドラッグする

選択したワークシートデータをOriginグラフウィンドウにドラッグ&ドロップして単純な2Dグラフを作成できます。 この方法はOriginがユーザには見えない内部で計算を行う必要があるグラフ、例えば統計のグラフでは使用できません。

詳細は、ドラッグ&ドロップしてデータを追加するトピックを参照してください。

プロットをコピーと貼り付けしてデータをグラフレイヤに追加する

多くの基本2Dグラフ(散布図、折れ線、線+シンボル、バブルなど)では、既存のグラフレイヤからプロットをコピーして、同じウィンドウ内の別のレイヤまたは別のグラフウィンドウに貼り付けることができます。Origin 2020より前のバージョンでは、これは黒い線のプロットのみを生成していました。Origin 2020 では、プロットのプロパティ (シンボルサイズ、色など) を保持しながら、プロットを他のプロットタイプにコピーアンドペーストできるようになりました。

  1. プロットをクリックして選択し、CTRL+Cを押します。
  2. 目的のグラフをクリックして、CTRL+Vを押します。

グラフ内のプロットを選択して、ミニツールバーのプロットをコピーボタンをクリックしてもコピーできます。

Copy plot minitoolbar.png

以前のバージョンでは、シンプルなグラフ(折れ線、散布図、線+シンボル、2D縦棒/横棒)を選択してコピーし、元のデータをワークシートに貼り付けることもできました。この操作は、デフォルト設定ではサポートされなくなりましたが、LabTalkシステム変数@CPNP = 1を設定することで、戻すことができます。

ダイアログを使用したレイヤ内のプロットの管理と編集

レイヤ内容ダイアログ

レイヤ内容ダイアログは主に次の項目で利用できます

  1. アクティブなグラフレイヤに、簡単にデータセット(データプロット)を追加と削除
  2. 利用可能なデータをフィルタリングし、ブック、シート、ロングネーム等によってソートし、目的のデータセットを簡単に見つける
  3. レイヤ内でのデータセットの順序の変更(描画順に影響を与えます)
  4. データセットのグループ化(または非グループ化)
  5. プロット範囲の編集

詳細は、レイヤ内容ダイアログをご覧ください。

作図のセットアップダイアログボックス

作図のセットアップ」ダイアログボックスは次のような柔軟なインターフェースを提供します。

  1. グラフウィンドウのどのレイヤに対してもデータセット(データプロット)の追加と削除を行う
  2. グラフの種類を指定したり、変更したりする
  3. データセットのグループ化(または非グループ化)
  4. プロット範囲の編集

詳細は、作図のセットアップダイアログをご覧ください。

オブジェクトマネージャでプロットを管理する

グラフが作成されると、すべてのプロット要素はオブジェクトマネージャにツリーノード構造として表示され、グラフオブジェクトを対話的に管理できるようになります。

オブジェクトマネージャでは次のことができます。

  1. プロットの表示/非表示
  2. グループ/レイヤ内でのプロットの移動
  3. グループ間またはレイヤ間でプロットを移動する
  4. プロットや特定の点を削除
  5. プロットタイプを素早く変更する
  6. 作図の詳細、レイヤの内容、作図のセットアップダイアログを切り替える
  7. レイヤ順序と描画順の変更

詳細はオブジェクトマネージャをご覧ください。

ASCIIデータをグラフレイヤに直接インポートする

ASCIIファイルをグラフウィンドウに直接インポートすることができます。これは、いくつかのシンプルなプロットタイプ(折れ線、線+シンボル図、縦棒/横棒グラフ)に対してのみ使用できます。この方法の詳細については、『ダイレクトASCIIインポートでデータを追加』を参照ください。

プロットに割り当てられたデータセットを変更

同じワークシート内のデータセットを変更する

プロットをアクティブにしてデータセットを変更する

コンテキストメニューコマンドを使用して、プロットに関連付けられているデータセットを変更できます。

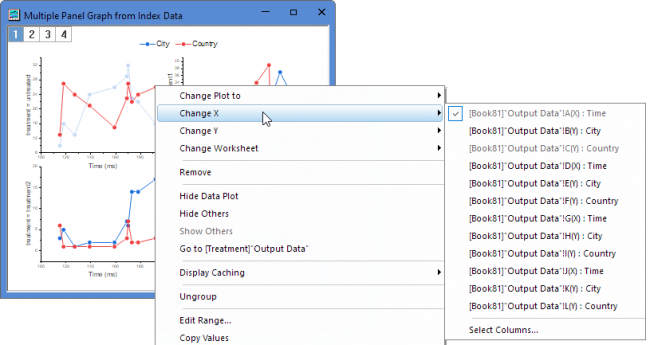

  1. プロットをクリックして選択し、次に右クリックしてXを変更/ Yを変更/ Zを変更を選択します(3Dグラフおよび等高線グラフの場合のみ)。
  2. 元のワークシートから他の列を選択するか、列の選択をクリックして列ブラウザを開き、現在のフォルダ中現在のフォルダ(再帰的)現在のプロジェクト中のいずれかから他の列を選択します。

この方法で、元の列プロット属性を上書きできます。(例えば、ポイントのXを変更して、Y属性のワークシート列を選択。)

Change Dataset for a Plot 01.png
レイヤまたはレイヤフレームの外側を右クリックしてXを変更する

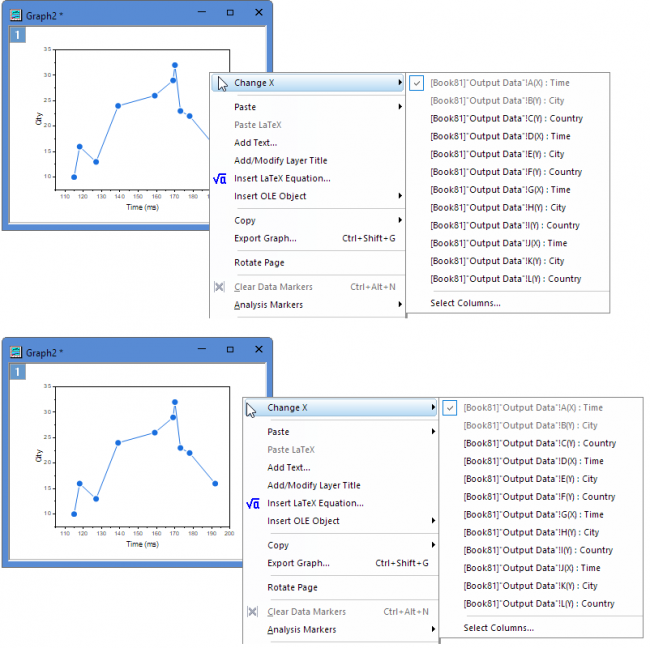

  • グラフ内にレイヤが1つしかない場合は、レイヤ内またはレイヤフレームの外側で空白の領域を右クリックし、Xを変更を選択してプロットのXを変更できます。
Change Dataset for a Plot 02.png

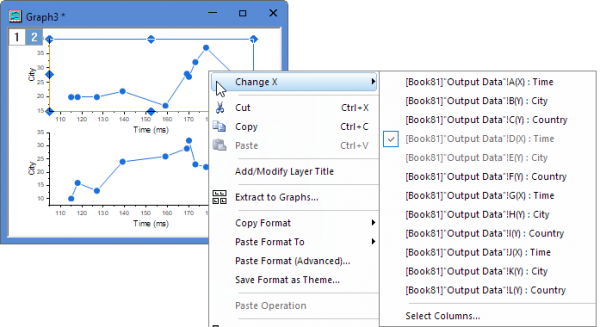

  • 複数のレイヤを持つグラフにプロットがある場合は、そのレイヤをアクティブにしてレイヤ内の空白領域を右クリックすると、Xを変更を選択してプロットのXを変更できます。
Change Dataset for a Plot 03.png

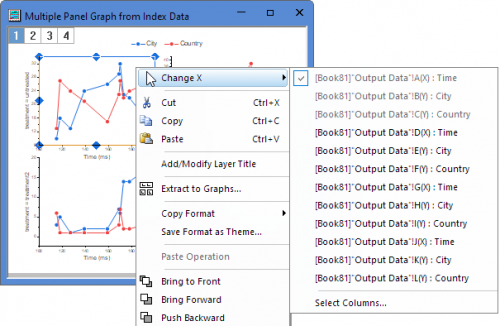

  • 同じXデータセットで複数のプロットが作成されている場合は、上記の2つの方法も使用できます。これは、レイヤ内の同じXによって作成された複数のプロットのXをバッチ変更する場合に便利です。
Change Dataset for a Plot 04.png


別のワークシートのデータセットを変更する

複数のワークブックがあり、それぞれのワークシートに以下のものを含むとき

  • 同一シートのショートネーム
  • 同じ列のショートネーム
  • 同じ列プロットの指定
  • 一致する列番号

他のワークブックを選択してプロットを交換することができます。

  1. 別のワークブックのデータセットから選択するには、プロットをクリックして選択し、次に右クリックしてワークシートを変更を選択します。
