Gruppierte Boxdiagramme, Index
GroupedBoxCharts-IndexedData
Datenanforderungen
Die Eingabedaten sollten aus Arbeitsblattspalten stammen. Es ist auch erforderlich, mindestens eine anderen Datenbereich als gruppierte Spalte(n) zu haben.
Diagramm erstellen
Wählen Sie die gewünschten Daten aus.
Wählen Sie im Menü .
oder
Klicken Sie auf die Schaltfläche Gruppierte Boxdiagramme, Index auf der Symbolleiste 2D-Grafiken.
In dem sich öffnenden Dialog wählen Sie den Gruppenbereich, die geteilten Felder/Seiten und das Diagrammdesign aus, um das gruppierte Boxdiagramm zu erstellen.
Weitere Einzelheiten zum Erstellen und benutzerdefinierten Anpassen finden Sie auf der Seite zum Boxdiagramme erstellen.

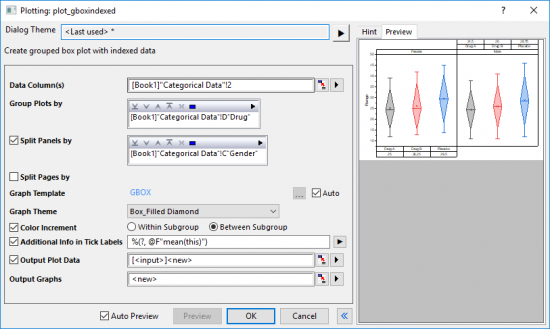

Der Dialog plot_gboxindexed

Datenspalte(n) |
Dieser Zweig wird zum Festlegen der Eingabedaten verwendet. |
Zeichnungen gruppieren nach |
Enthalten sind hierbei ein Anzeigefeld und eine Symbolleiste mit fünf Schaltflächen :
-
Anzeigefeld
- Das/Die ausgewählte/n Gruppenbereich/e werden in diesem Feld angezeigt. Zum Zeichnen müssen Sie eine andere Option als <Kein> auswählen. Die Abfolge der Datenbereiche bestimmt die Gruppierungsordnung, wobei der erste Bereich die ersten Gruppen mit Daten versorgt, der zweite Bereich die zweiten Gruppen innerhalb der ersten Gruppen und so weiter.
- Schaltfläche Hinzufügen
- Klicken Sie auf diese Schaltfläche und wählen Sie dann eine Spalte vom Menü aus; oder klicken Sie auf Spalten auswählen, um den Spaltenbrowser und fügen Sie (eine) Spalte/n in das Anzeigefeld als Gruppierungsbereich(e). Sie können bis zu 5 Gruppierungsbereiche hinzufügen.
- Schaltfläche Entfernen
- Die ausgewählten Datenbereiche werden aus dem Anzeigefeld entfernt. Diese Schaltfläche ist verfügbar, wenn Sie einen oder mehrere Datenbereiche im Feld Gruppenspalte(n) auswählen.
- Schaltfläche Nach oben verschieben
- Die ausgewählten Datenbereiche werden im Anzeigefeld nach oben verschoben. Die Gruppierungsabfolge wird geändert.
- Schaltfläche Nach unten verschieben
- Die ausgewählten Datenbereiche werden im Anzeigefeld nach unten verschoben. Die Gruppierungsabfolge wird geändert.
- Schaltfläche Alle auswählen
- Alle Datenbereiche im Feld Gruppenspalte(n) werden ausgewählt.
|
Felder teilen nach |
Wenn dieses Kontrollkästchen aktiviert ist, können Sie eine andere Gruppierungsspalte auswählen, um die horizontalen Felder zu aktivieren, die ein gruppiertes Boxdiagramm für jeden Gruppierungswert separat zeigen. Felder umbrechen wird aktiviert, Hilfsstriche und Beschriftungen werden standardmäßig auf abwechselnden Seiten gezeigt.
Wenn mehrere Spalten ausgewählt sind, wird oberhalb nur eine Beschriftungszeile für die Feldinfos gezeigt. Die Zeichenkette des Feldbanners umfasst alle Faktoren und ist durch Komma getrennt.
|
Seiten teilen nach |
Wenn dieses Kontrollkästchen aktiviert ist, können Sie eine andere Gruppierungsspalte auswählen, um die Eingabedaten zu teilen und gruppierte Boxdiagramme auf verschiedenen Diagrammseiten zu erstellen. Jede Seite zeichnet nur die Spalten innerhalb der für die Seite relevanten Gruppe. Die seitenrelevanten Gruppeninformationen werden im Layertitel gezeigt, getrennt durch Komma, falls es mehrere Faktoren gibt. Das Berichtsdiagrammblatt führt alle Seiten auf. |
Diagrammmvorlage |
Wählen Sie eine Vorlage, um die Formate und Einstellungen auf das Diagramm anzuwenden. Per Standard ist die Vorlage gbox.optu ausgewählt, indem das Kontrollkästchen Auto aktiviert ist. |
Diagrammdesign |
Wählen Sie aus einer Liste der Standarddiagrammdesigns für das gruppierte Boxdiagramm. |
Datenpunktfarbe nach |
Wenn das Diagrammdesign die Anzeige der Datenpunkte unterstützt (z. B. Box_Column_Scatter), fügen Sie ein Bedienelement Datenpunktfarbe nach zum Färben der einzelnen Punkte nach Arbetsblattspaltenwerten hinzu. Optional.

|
Farbinkrement |
Legen Sie fest, wie die gruppierten Boxen mit der Farbinkrementliste eingefärbt werden sollen, innerhalb oder zwischen den Teilgruppen. |
Zusätzliche Informationen in Hilfsstrichsbeschriftungen |
"; jede Notation wird in unterschiedlichen Tabellenzeilen gezeigt. All diese Informationen werden nach den Tabellenzeilen der Gruppeninfos gezeigt. |
Ausgabezeichnungsdaten |
Legen Sie fest, wo die berechneten Daten ausgegeben werden. |
Diagramme ausgeben |
Legen Sie fest, in welchem Blatt die Ergebnisdiagramme ausgegeben werden sollen. |
Zusätzlich können Sie sich das finale Diagramm in diesem Dialog anzeigen lassen.
Hinweis: Die Option Neu berechnen ist in diesem Dialog standardmäßig auf Auto gesetzt.
Hinweis: Wenn die ausgewählten Gruppenspalte(n) ergeben, dass mehr als 200 Gruppen erzeugt werden, zeigt der Dialog plot_gboxindexed eine Warnmeldung an, dass die Berechnung langsam sein könnte, und fordert den Anwender auf zu bestätigen, dass die Berechnung fortgesetzt werden soll (Diagrammvorschauen werden ebenso deaktiviert). Dieser Schwellenwert von 200 Gruppen wird durch Ändern des Wert der LabTalk-Systemvariablen @NC modifiziert. |
Beispiel
 |
- Öffnen Sie eine neue Arbeitsmappe.
- Klicken Sie auf die Schaltfläche
, um die Datei Categorical Data.dat im Verzeichnis <Origin>\Samples\Graphing\ zu importieren.
- Markieren Sie Spalte B und wählen Sie Zeichnen: Kategorial: Gruppierte Boxdiagramme, Index im Hauptmenü, um den Dialog plot_gboxindexed zu öffnen.
- Klicken Sie im Abschnitt Zeichnungen gruppieren nach auf die dreieckige Schaltfläche oben rechts und wählen Sie die Spalte Col(C).
- Aktivieren Sie das Kontrollkästchen vor der Option Felder teilen nach und klicken Sie im folgenden Feld auf die dreieckige Schaltfläche oben recht uns wählen Sie Col(C).
- Wählen Sie die Option Box_Filled Diamond unter Diagrammdesign. Bitte beachten Sie, wenn Sie bereits eine Diagrammvorlage gespeichert haben und diese auf Ihr Diagramm anwenden möchten, dass Sie das Kontrollkästchen Auto deaktivieren und auf die Schaltfläche ... klicken, um die Vorlagen zu durchsuchen und die gewünschte Vorlage unter Diagrammvorlagen auszuwählen.
- Wählen Sie die Option Zwischen Teilgruppen für die Option Farbinkrement.
- Klicken Sie auf die dreieckige Schaltfläche hinter der Option Zusätzliche Informationen in Hilfsstrichsbeschriftungen, um "Mittelwert" aus der Liste zu wählen.
- Stellen Sie sicher, dass Zeichnungsdaten ausgeben und Diagramme ausgeben auf <neu> gesetzt sind.

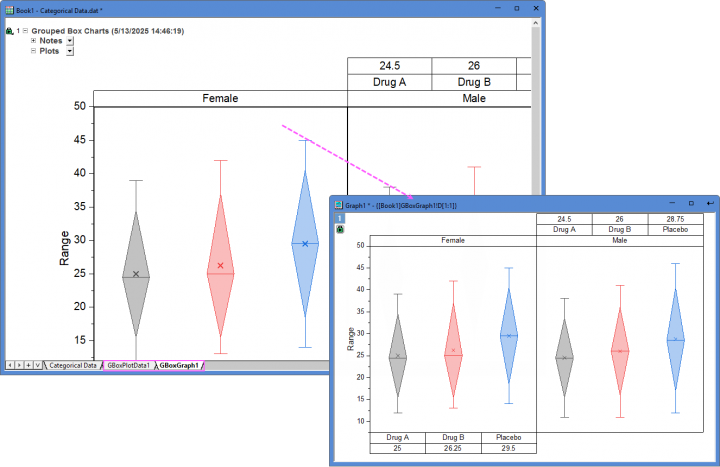

- Klicken Sie auf OK, um die Zeichnung zu erstellen. Sie erhalten zwei neue Blätter: Eines für die Zeichnungsdaten und ein anderes für das Ergebnisdiagramm. Sie können doppelt auf das Diagramm im Blatt "GBoxGraph1“ klicken, um das Diagrammfenster zu öffnen.

|
Vorlage
gBox.otp (im Origin-Ordner installiert)
Hinweis
- Wenn mehr als ein Gruppierungsbereich für die Option Zeichnungen gruppieren nach gibt, wird die Hilfsstrichsbeschriftung der X-Achse standardmäßig in Tabellen angezeigt. Sie können dieses Format im Baumknoten Tabelle auf der Seite Beschriftung der Hilfsstriche des Dialogs Achsen festlegen. Die Informationszeile, die zur Option Zusätzliche Informationen in Hilfsstrichsbeschriftungen hinzugefügt wurde, wird auch als Tabellenzeile(n) gezeigt.
- Standard ist, dass die Teilgruppierung basierend auf der Berechnung des Gruppierungsbereiches aktiviert ist, der für die Option Zeichnungen gruppieren nach ausgewählt ist, und Sie den Abstand zwischen oder innerhalb der Teilgruppen getrennt voneinander auf der Registerkarte Abstände festlegen können.
- Die Option Felder teilen nach hilft Ihnen, die Quelldaten aufzuteilen und sie nach ausgewählten Gruppierungsspalten(n) in verschiedene Felder auf der gleichen Diagrammseite zu zeichnen. Feldbanner zeigen die Gruppierungsinfos.
- Die Option Seiten teilen nach hilft Ihnen, die Quelldaten aufzuteilen und sie nach ausgewählten Gruppierungsspalten(n) in verschiedene Diagrammseiten zu zeichnen. Gruppierungsinfos werden als Seitentitel gezeigt. Alle Seiten werden in das Ergebnisblatt "GBoxGraph#“ ausgegeben.
- Sie können die Legende, die speziell für Boxdiagrammkomponenten ausgelegt ist, erstellen/benutzerdefiniert anpassen, indem Sie im Menü auf Grafik: Legende: Boxdiagrammkomponenten klicken, wenn das Boxdiagramm aktiv ist.
- Es ist möglich, ein gruppiertes Boxdiagramm aus Rohdaten zu erstellen.
- Wenn Sie Box_Column Scatter als Diagrammdesign auswählen, können Sie ein gruppiertes Punkt-Säulendiagramm erstellen.
- Wenn Sie Box_Connect Mean Line als Diagrammdesign auswählen, können Sie ein gruppiertes Boxdiagramm mit einer verbundenen Mittelwertlinie erstellen.
- Wenn Sie Box_Interval Plot als Diagrammdesign auswählen, können Sie ein gruppiertes Intervalldiagramm erstellen.
- Wenn Sie Box_Mean Bar with SE als Diagrammdesign auswählen, können Sie ein statistisches Balkendiagramm mit Standardfehlerbalken erstellen.
|
