(オブジェクトプロパティ)サイズタブ

矢印/線オブジェクト 矩形/円形/多角形/領域/ブラケットオブジェクト
Object Properties Dimensions tab 01-vNext.png Object Properties Dimensions tab 02-vNext.png

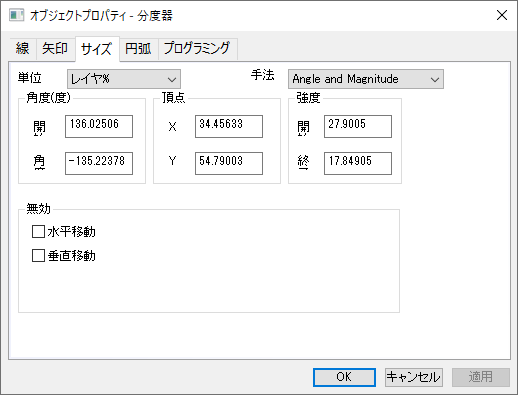

角度オブジェクト
Object Properties Dimensions tab 03-vNext.png

単位

オブジェクト位置とサイズの単位を、単位ドロップダウンリストから指定します。

縦横比を保持

このチェックボックスにチェックを付けると縦横比を維持してサイズ変更できます。

元のアスペクト比に戻す

元のアスペクト比に戻す ボタンをクリックして、表のサイズを元のアスペクト比に修正します。

無効

この 無効 オプションではオブジェクトの形状や位置など変更不可にできます。カテゴリー:図形オブジェクトを作成するを参照ください。

水平移動 チェックを付けると水平方向の移動を無効にします。
垂直移動 チェックを付けると垂直方向の移動を無効にします。

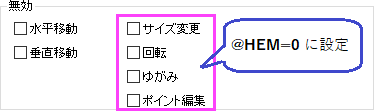

オブジェクトのサイズ変更、回転、ゆがみを無効にしたり、オブジェクトのポイント編集を無効にしたい場合は、システム変数@HEMを使用して以下のオプションを表示し、これらの動作を制御します。

Object Properties Dimensions tab 04.png
  • サイズ変更:チェックを付けるとサイズ変更を無効にします。
  • 回転:チェックを付けると回転操作を無効にします。
  • ゆがみ:チェックを付けると傾斜をつける操作を無効にします。
  • ポイント編集:個々のオブジェクトポイントの位置が編集されないようにするには、このチェックを付けます。

Note: Origin 2025b以前のバージョンでは、これらのコントロールはデフォルトで表示されます。
