Minisymbolleisten
Mini-Toolbar
Per Standard werden Minisymbolleisten angezeigt, wenn Sie ein Objekt auswählen oder in bestimmte Schlüsselbereiche innerhalb der Seite klicken.
Um die Minisymbolleisten zu verbergen, können Sie die Aktivierung im Menü Ansicht: Minisymbolleisten aufheben.
Drücken Sie die Shift-Taste, nachdem die Minisymbolleiste ausgeblendet wurde, um sie erneut anzuzeigen.

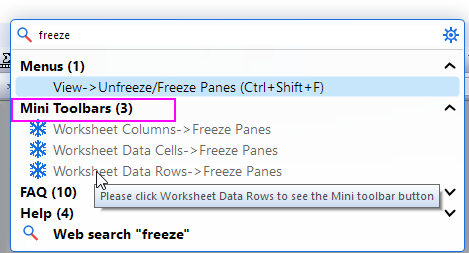

Um die genaue Schaltfläche auf der Minisymbolleiste zu finden, können Sie das Hilfsmittel Suchen im Hauptmenü verwenden.
Zum Beispiel: Wenn Sie die Schaltflächen der Minisymbolleiste verwenden möchten, um die Zeilen im Arbeitsblatt zu fixieren, geben Sie das Stichwort fixieren im Suchfeld ein. Ihnen werden dann alle relevanten Schaltflächen im Abschnitt Minisymbolleisten aufgelistet. Wenn Sie die Maus über eine von ihnen bewegen, werden die Einzelheiten zu dieser Schaltfläche angezeigt.

 |
Wenn Sie auf das Element in der Objektverwaltung klicken, werden auch die entsprechenden Minisymbolleisten des Objekts gezeigt.
|
Diagrammtyp
Für Gruppendiagramme können Sie die Zeichnungseigenschaften zusammen benutzerdefiniert anpassen, indem Sie die Schaltflächen auf der Registerkarte Gruppe verwenden.
 |
Gruppierung aufheben |
Außerdem können Sie eine Zeichnungseigenschaft über die Schaltflächen auf der Registerkarte Einzeln benutzerdefiniert anpassen.
Punktdiagramm

Einzelner Datenpunkt

Liniendiagramm

Säulendiagramm

Einzelne Säule

Flächendiagramm

Boxdiagramm

Datentyp für Boxdiagramm:

Intervalldiagramm:

Histogramm

Punktdiagramm

Gruppierte/Gestapelte Punktdiagramme
Registerkarte Gruppe |
Registerkarte Einzeln |
|
|
 |
 |
 |
Symbolrandfarbe |
 |
Symbolfüllfarbe |
 |
Symbolform in der Auswahlliste ändern |
|
|
 |
Symbolgröße vergrößern, wodurch sich die Einteilungsgröße/-anzahl entsprechend ändert |
 |
Symbolgröße verkleinern, wodurch sich die Einteilungsgröße/-anzahl entsprechend ändert |
 |
Bereich bearbeiten |
 |
Aktuelle Zeichnung durch Klick unauswählbar machen |
 |
Zum Quellarbeitsblatt wechseln |
 |
Den Dialog Details Zeichnung öffnen |
Kreisdiagramm


2D- & 3D-Vektordiagramm

Kontur & Heatmap
Kontur:

Heatmap:

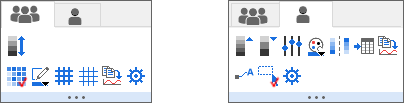

Heatmap mit aufgeteilten Kacheln

Fehlerbalken
2D-Fehlerbalken:

3D-Fehlerbalken:

3D-Punktdiagramm

Einzelner Datenpunkt

3D-Balkendiagramm

3D-XYY-Balkendiagramm
Eine Zeichnung im Diagramm:

Einzelner Balken

Mehrere Zeichnungen im Diagramm:
 |
 |
3D-Band- & 3D-Wanddiagramm
Eine Zeichnung im 3D-Band- & Wanddiagramm:

Mehrere Zeichnungen im 3D-Banddiagramm:
 |
Mehrere Zeichnungen im 3D-Wanddiagramm:
 |
3D-Oberfläche

Achse
Achse

Beschriftung von Achsenhilfsstrichen

Achsentitel

Achsenunterbrechung

 |
Größere Unterbrechungslänge |
 |
Kleinere Unterbrechungslänge |
 |
Größerer Unterbrechungsabstand |
 |
Kleinerer Unterbrechungsabstand |
 |
Linie über Achsenunterbrechung verbinden |
 |
Säulen/Balken über Achsenunterbrechung verbinden |
 |
Achsenunterbrechungssymbol

|
 |
Achsenunterbrechung als ein Band über den gesamten Layer hinzufügen

- Wenn das Unterbrechungsband nicht auf Kein gesetzt ist, verwenden Sie die Schaltflächen der Minisymbolleiste
, , , um das Unterbrechungsband benutzerdefiniert zu gestalten.
|
 |
Linientrend beibehalten trotz Achsenunterbrechung |
 |
Proportionale Einheit für Achsenunterbrechungsposition verwenden |
 |
Symbol der Diagrammunterbrechung |
 |
Rahmen des Unterbrechungsbalkens |
 |
Verfügbar, wenn das Achsenunterbrechungsband aktiviert ist. Legen Sie die Bandlinienfarbe fest. Der Standardwert "Auto" folgt der Achsenlinienfarbe. |
 |
Verfügbar, wenn das Achsenunterbrechungsband aktiviert ist. Füllfarbe zwischen den Bandlinien |
 |
Verfügbar, wenn das Achsenunterbrechungsband aktiviert ist. Dicke der Bandlinien eingeben oder auswählen |
 |
Verfügbar, wenn das Achsenunterbrechungsband aktiviert ist. Linienstil festlegen |
 |
Verfügbar, wenn das Achsenunterbrechungsband aktiviert ist. Dicke der Bandlinien vergrößern |
 |
Verfügbar, wenn das Achsenunterbrechungsband aktiviert ist. Dicke der Bandlinien verkleinern |
Referenzlinien
Ein Klick auf die Referenzlinien ruft die folgende Minisymbolleiste für die Anpassung auf:
Referenzlinien

Besonders wenn die Referenzlinie eine angepasste Kurve/Trendlinie ist (die zum Punkt- oder Liniendiagramm über die Schaltfläche Anpasungskurven oder Trendlinie hinzugefügt werden kann), wird durch das Auswählen der Linie die folgende Minisymbolleiste angezeigt:
Anpassungskurve/Trendlinie

 |
Linienfarbe festlegen |
 |
Liniendicke in Pkt. auswählen oder eingeben |
 |
Liniendicke vergrößern |
 |
Liniendicke verkleinern |
 |
Linienstil festlegen |
 |
Legen Sie fest, ob die Fläche zwischen der aktuellen Linie und der ausgewählten Referenzlinie mit Farbe gefüllt werden soll. Falls ja, können Sie aus der Auswahlliste die gewünschte Referenzlinie auswählen, bis zu der die Farbe gefüllt wird.
Beachten Sie, dass die Anpassungskurven, Trendlinien, andere Referenzlinien, die über den Dialog Achsen hinzugefügt wurden, und Anfang und Ende der Achsen in der Auswahlliste aufgeführt sind.

|
 |
Beschriftung des Referenzwerts hinzufügen Bei Anpassungskurven und Trendlinien (verfügbar, wenn Trendtyp nicht auf Gleitender Durchschnitt gesetzt ist) können Sie wählen, ob die Anpassungsgleichung/Trendliniengleichung und/oder der R-Quadrat-Wert gezeigt werden. Bei linearen Anpassungskurven (wenn der Trendtyp auf Linear gesetzt ist) können Sie Pearsons r zeigen.

- Die Beschriftung wird standardmäßig an das Ende der Linie hinzugefügt. Sie können die Schaltfläche Beschriftungsposition
verwenden, um die Position zu ändern.
- Sie können die Beschriftungen auswählen und die Beschriftungen durch Verwendung der Minisymbolleiste benutzerdefiniert anpassen.
|
 |
Wenn eine Beschriftung hinzugefügt wurde, wählen Sie in der Auswahlliste eine Beschriftungsposition.

|
 |
Ausgewählte Anpassungskurve/Trendlinie verbergen
Hinweise:
Wenn eine Anpassungskurve/Trendlinie verborgen ist, kann sie nicht zurückgebracht werden. Sie müssen das Punkt-/Liniendiagramm auswählen und die Anpassungskurve/Trendlinie erneut hinzufügen.
|
 |
Klicken Sie auf diese Schaltfläche, um die ausgewählte Referenzlinie wieder in die Datenzeichnung einzufügen. |
 |
Verfügbar für Anpassungskurven und Trendlinien. Trendtyp ändern

|
 |

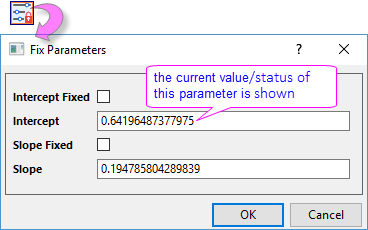

Durch einen Klick auf diese Schaltfläche wird der Dialog Parameter festlegen aufgerufen, mit dem Sie festlegen können, welche Parameter fest sein sollen und bei welchem Wert sie fixiert werden.

|
 |
Verfügbar, wenn Trendtyp auf Polynomiell gesetzt ist. Legen Sie den Ordnungswert von 2 bis 10 fest oder geben Sie die Ordnungszahl in das letzte Bearbeitungsfeld ein.

|
 |
Verfügbar, wenn Trendtyp auf Gleitender Durchschnitt gesetzt ist. Legen Sie die Anzahl der Punkte im beweglichen Fenster fest. Wert von 2 bis 10, und Sie können manuell die Zahl in das letzte Bearbeitungsfeld eingeben.

|
 |
Formateinstellungen der aktuellen Referenzlinie auf Referenzlinien im aktiven Layer oder Fenster anwenden

|
 |
Aktuelle Formatierung der ausgewählten Referenzlinie als Standard für andere Referenzlinien, die später erstellt werden, festlegen

|
 |
Dialog Referenzlinien öffnen |
|
|
Wenn Sie die Schaltfläche Füllen bis wählen, um Farbe zwischen die Referenzlinien zu füllen, klicken Sie auf die Füllfarbe, um die zugehörige Minisymbolleiste aufzurufen.
Die Füllfarbe zwischen den Referenzlinien

 |
Füllfarbe |
 |
Ziehen Sie an dem Schieber, um die Transparenz zu ändern. |
 |
Linie für Anfang zeigen |
 |
Linie für Ende zeigen |
 |
Verschieben Sie die Füllfarbe vor die Datenzeichnung. |
 |
Dialog Referenzlinien öffnen |
Datenbeschriftung

Diagrammlayer
Klicken Sie auf den Bereich innerhalb des Layerrahmens, um die Minisymbolleiste für den Diagrammlayer anzuzeigen:
2D-Layer

Wenn mehrere Layer ausgewählt sind:

3D-Layer

Diagrammseite
Verschieben Sie den Cursor an den Seitenrand und klicken Sie auf den Rahmen oder in den grauen Bereich außerhalb der Diagrammseite, wenn sich der Cursor in verwandelt. Die folgende Minisymbolleiste wird angezeigt:
2D

3D

 |
Diagrammstile
Klicken Sie auf diese Schaltfläche, um die App Designvorschau zu öffnen.
|
 |
Schlösser zeigen
Neuberechnungsschlösser zeigen
|
 |
An PowerPoint senden ohne Öffnen des Dialogs
Mit den folgenden Einstellungen senden:
- Nur Aktive Seite auswählen
- Diagramme einfügen als = Eingebettetes Objekt
- Seitenverhältnis beibehalten ✓
- An geöffnete Word-Dokument senden ✓
- Metadaten zu Alt. hinzufügen Text ✓
|
 |
Grafik an Word senden ohne Öffnen des Dialogs
Mit den folgenden Einstellungen senden:
- Nur Aktive Seite auswählen
- Diagramme einfügen als = Eingebettetes Objekt
- Seitengröße bei 100 % beibehalten ✓
- Folienmodus = Neue Folie öffnen
- Metadaten zu Alt. hinzufügen Text ✓
|
 |
Analysemarkierer zeigen/verbergen |
 |
Gitternetze zeigen

Wählen Sie Einstellungen der Seitengitternetze, um diesen Dialog zu öffnen.

|
 |
Abstände des Gitternetzes vergrößern |
 |
Abstände des Gitternetzes verkleinern |
 |
Tooltipp für Datenpunkt oder Datenzeichnung umschalten |
 |
Banner für Entwurfsmodus zeigen/verbergen |
 |
Layersymbole zeigen/verbergen |
 |
Layer nur durch Symbole aktivieren |
 |
Nur aktiven Layer zeigen |
 |
Symbole für Achsen zeigen/verbergen |
 |
Markierung von aktivem Layer zeigen |
 |
Diagramm als Bild kopieren |
 |
Seitentitel hinzufügen |
 |
Maskierte Datenpunkte im aktuellen Diagramm durch Auswahl in der Auswahlliste verbergen oder zeigen. Nur verfügbar, wenn es maskierte Daten im Diagramm gibt.

- Auto: Es wird den globalen Einstellungen gefolgt.
- Verbergen
- Zeigen
|
 |
Diagramm von dichten Daten
Datenzeichnungen als Bild im Zwischenspeicher ablegen, um schnelle Änderungen an Beschriftungen etc. zuzulassen. Diagramm aktualisieren, um Bilder zu aktualisieren.
|
 |
Fensteransicht |
 |
Layer auf Seite zentrieren |
 |
Seite an Layer anpassen

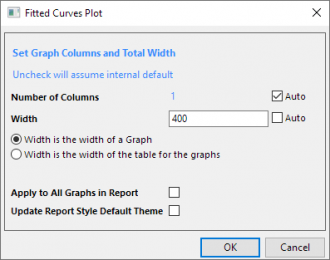

Klicken Sie auf diese Schaltfläche, um den Dialog Seite an Layer anpassen zu öffnen.
|
 |
Browserdiagramm mit wechselnder Spalte |
 |
Browserdiagramm mit wechselnder/m Blatt/Mappe |
 |
Layer anordnen
Klicken Sie diese Schaltfläche, um den Dialog Layer anordnen öffnen.
|
 |
Zeichnung durch Bewegen der Maus hervorheben |
 |
Datenschnitt
Klicken Sie auf diese Schaltfläche, um einen Datenschnitt zum Diagramm hinzuzufügen. Weitere Einzelheiten finden Sie hier.
|
 |
Fügen Sie eine Filterbedingung zum Layertitel für alle Layer auf der Diagrammseite hinzu.
Diese Schaltfläche ist verfügbar, wenn das Diagramm über Datenschnitte verfügt.
|
 |
Prüfen Sie die folgenden Eigenschaften, um benutzerdefinierte Anpassungen auf alle Layer anzuwenden:

|
 |
Beschriftung für Layer hinzufügen
Öffnen Sie den Dialog zum Hinzufügen von Beschriftungen zu Layern in einem Diagramm.
In diesem Dialog können Sie Typ, Position und Schriftstil der Beschriftungen benutzerdefiniert anpassen.

|
 |
Farben umkehren |
 |
Hilfsstrichsstil

|
 |
Dialog Eigenschaften öffnen |
|
|
Layoutseite
Verschieben Sie den Cursor an den Seitenrand und klicken Sie auf den Rahmen oder in den grauen Bereich außerhalb der Seite, wenn sich der Cursor in verwandelt. Die folgende Minisymbolleiste wird angezeigt:

Objekt
Textobjekt
Einschließlich: Text, Anmerkung

Diagrammseite/Layertitel

Legende

Legendensymbol

 |
Größere Symbolbreite |
 |
Kleinere Symbolbreite |
 |
Punktsymbol vergrößern |
 |
Punktsymbol verkleinern |
 |
Liniendicke vergrößern |
 |
Liniendicke verkleinern |
 |
Größere Musterblockbreite |
 |
Kleinere Musterblockbreite |
 |
Größere Musterblockhöhe |
 |
Kleinere Musterblockhöhe |
 |
Dialog Eigenschaften öffnen |
Farbskala

Blasenskala

Zeichenobjekt
Linie/Pfeil/Kurviger Pfeil/Gewinkelter Pfeil/Winkelanmerkung



Weiteres Zeichenobjekt
Einschließlich: Polylinie, Kurve, Freihandzeichnen, Rechteck, Kreis, Polygon und Bereich.

Klammern mit Sternchen
Klammern mit Sternchen, die über die Symbolleiste Objekt zu Diagramm hinzufügen hinzugefügt wurden, können mit Hilfe der Schaltflächen dieser Minisymbolleiste bearbeitet werden.
Klicken Sie auf die Klammer und die Minisymbolleiste unten wird gezeigt:

Mehrere Objekte
Wenn mehrere Text- oder Zeichenobjekte ausgewählt werden, können Sie diese Minisymbolleiste verwenden, um diese Objekte zu steuern. Wenn die ausgewählten Objekte vom gleichen Typ sind, können sie gleichzeitig mit Hilfe der Minisymbolleiste geändert werden.
|
Gruppierung aufheben |
Gruppe |
Text- und Zeichenobjekte auswählen |
 |
 |
Zwei Textobjekte auswählen |
 |
 |
Drei oder mehr Textobjekte auswählen |
 |
Zwei Zeichenobjekte (Linien) auswählen |
 |
 |
Drei oder mehr Zeichenobjekte (Linien) auswählen |
 |
Zwei Zeichenobjekte auswählen |
 |
 |
Drei oder mehr Zeichenobjekte auswählen |
 |
Neben den grundlegenden Schaltflächen für Textobjekt oder Zeichenobjekt gibt es zwei spezifische Schaltflächen:
 |
Linke Ausrichtung |
 |
Rechte Ausrichtung |
 |
Obere Ausrichtung |
 |
Untere Ausrichtung |
 |
Horizontale Ausrichtung |
 |
Vertikale Ausrichtung |
 |
Einheitliche Breite (Rechtecke, Ellipse und UIM-Objekte) |
 |
Einheitliche Höhe (Rechtecke, Ellipse und UIM-Objekte) |
 |
Horizontal verteilen |
 |
Vertikal verteilen |
 |
Gruppe |
 |
Gruppierung aufheben |
 |
Vordergrund |
 |
In den Hintergrund setzen |
 |
Vorwärts |
 |
Rückwärts |
 |
Hinten (Daten) |
 |
Ausgewähltes Objekt verbergen |
 |
Ausgewählte Objekte ausrichten |
 |
Position der ausgewählten Objekte austauschen Nur verfügbar, wenn zwei Objekte ausgewählt sind. |
XY-Skalierer

Achsenscrollleiste

 |
Achsenbereich vergrößern |
 |
Achsenbereich verkleinern |
 |
Scrollbereich vergrößern |
 |
Scrollbereich verkleinern |
 |
Zurücksetzen |
 |
Dialog Eigenschaften öffnen |
Datenselektor/Regionaler Datenselektor

 |
Anzeigebereich festlegen |
 |
Auswahl entfernen |
 |
Daten für alle Auswahlen kopieren |
 |
Daten kopieren |
 |
Daten löschen |
Analysemarkierung

 |
Markierungsgröße |
|
|
Tabelle

Bereichsauswahl für den Zoom
Wenn der Cursor sich im Modus Zeiger befindet, wählen Sie einen rechteckigen Bereich (roter Rahmen) innerhalb eines Diagrammlayers aus. Im Anschluss wird diese Minisymbolleiste gezeigt.

Arbeitsblatt
Arbeitsblatt
Gehen Sie zur letzten Spalte im aktuellen Arbeitsblatt, verschieben Sie den Cursor an den Rand des Arbeitsblatts und klicken Sie auf den grauen Bereich, wenn der Cursor in verwandelt wird. Die folgende Minisymbolleiste wird angezeigt:

Einzelne Spalte
Klicken Sie auf den Spaltenheader, um die Spalte auszuwählen. Die folgende Minisymbolleiste wird angezeigt:
Text |
Text & Numerisch, Numerisch |
 |
 |
Datum |
Zeit |
 |
 |
Farbe |
|
 |
|
Mehrere Spalten
Drücken Sie die linke Maustaste, um die erste Spalte auszuwählen, und ziehen Sie per Drag&Drop, um mehrere Spalten auszuwählen. Die folgende Minisymbolleiste wird angezeigt:

Einzelne Zeile
Klicken Sie auf den Zeilenheader, um die Zeile auszuwählen. Die folgende Minisymbolleiste wird angezeigt:

Mehrere Zeilen
Drücken Sie die linke Maustaste, um die erste Zeile auszuwählen, und ziehen Sie per Drag&Drop, um mehrere Zeilen auszuwählen. Die folgende Minisymbolleiste wird angezeigt:

Einzelne Zelle
Klicken Sie auf die einzelne Zelle mit Wert. Die folgende Minisymbolleiste wird angezeigt:
Zelle enthält Daten

Zelle enthält Bild

Zelle in Farbspalte

Mehrere Zellen/Bereich
Mehrere Zellen in einer Spalte markieren:

Mehrere Zellen in mehreren Spalten markieren:

 |
Daten maskieren/demaskieren |
 |
Zum Zeichnen kopieren |
 |
Auswahl bis zur letzten Datenzeile erweitern |
 |
Zeilen vor der ausgewählten Zelle löschen. Verfügbar, wenn die ausgewählte Zelle sich nicht in der ersten Zeile befindet. |
 |
Bereiche fixieren |
 |
Fixierung aufheben |
 |
Verwenden Sie das Untermenü, um Formate (Fett, Füllfarbe etc.), Inhalte, eingefügte Notizen oder alles obenstehende im Arbeitsblatt zu löschen.

|
Beschriftungszeile
Klicken Sie auf den Zeilenheader der Beschriftungszeile. Die folgende Minisymbolleiste wird angezeigt:

Wenn Beschriftungszeile = Langname ausgewählt ist, wird diese Symbolleiste gezeigt:

In Layout eingefügtes Arbeitsblatt

Matrix
Klicken Sie auf die obere linke Ecke der Matrix, um das gesamte Matrixobjekt zu markieren. Die folgende Minisymbolleiste wird angezeigt:

Bildseite
Verschieben Sie den Cursor an den Seitenrand und klicken Sie auf den Rahmen oder in den grauen Bereich außerhalb der Seite, wenn sich der Cursor in verwandelt. Die folgende Minisymbolleiste wird angezeigt:
Bild mit einzelnem Frame

Video

Gestapeltes Bild mit mehreren Frames

Datenmarkierer
Beim Öffnen der Datenmarkierung wird diese Minisymbolleiste in der oberen rechten Ecke des Diagramm- oder des Arbeitsmappenfensters gezeigt.

 |
Teildatensatzblatt erstellen |
 |
Kategorien erstellen |
 |
Markierte Punkte maskieren/demaskieren |
 |
Abgeblendete Punkte maskieren/demaskieren |
 |
Punkte löschen |
 |
Dialog Eigenschaften öffnen |
Projekt Explorer
Klicken Sie auf die Ordnernamen im Projekt Explorer, um diese Minisymbolleiste aufzurufen:

 |
Ordnernotizen |
 |
Ordner duplizieren |
 |
Dialog Ordnereigenschaften öffnen |
|
|
Berichtsblatt
Verschieben Sie den Cursor an den Rand des Berichtsblatts und klicken Sie auf den Rand oder in den leeren Bereich außerhalb des Berichtsblatts, wenn sich der Cursor in verwandelt. Die folgende Minisymbolleiste wird angezeigt:

 |
Alle offenen Zweige an Word senden |
 |
Alle Grafiken an PowerPoint senden |
Diagramm im Berichtsblatt
Klicken Sie auf das Diagramm im Berichtsblatt, um diese Minisymbolleiste aufzurufen:

Schaltflächen, die Inkrementieren
Einige Schaltflächen auf der Minisymbolleiste vergrößern oder verringern Eigenschaften um ein Inkrement jedes Mal, wenn Sie auf die Schaltfläche klicken (z. B. Schriftgröße des Textes). Mit den folgenden LabTalk-Systemvariablen steuern Sie das Inkrementieren:
Sie können den Inkrementwert einer besonderen Schaltfläche überprüfen, indem Sie den Cursor darüber bewegen. Die Statusleiste meldet das aktuelle Inkrement und die LabTalk-Systemvariable, die Sie modifizieren können, um das Inkrement zu ändern.

Informationen zum Ändern des Wert einer LabTalk-Systemvariablen finden Sie unter FAQ-708 Wie ändere ich permanent den Wert einer Systemvariablen?.
-
|
