対称性プロット

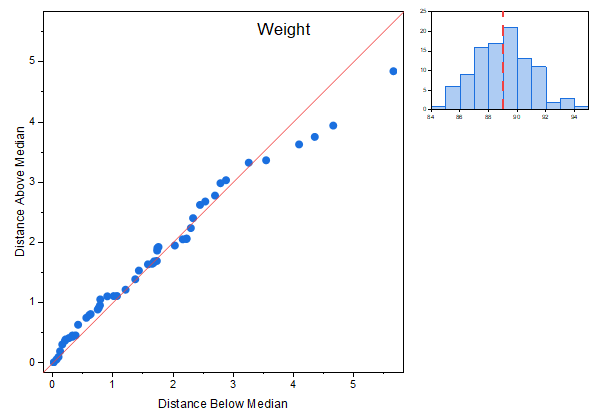

Symmetry Plot 01.png

Data Requirements

少なくとも1つの列を選択して対称性プロットを作成します。

グラフ作成

データを選択します。

メニューから作図> 統計:対称性プロットを選択します。

テンプレート

Symmetry.OTPU(Originのプログラムフォルダにインストールされています)

ノート

対称性プロットは、応答データが中央値を基準に対称に分布しているかどうかを判定するために使用されます。 プロット作成時、Originは以下の処理を実行します。

  • データを昇順に並べ替え
  • データセットの中央値を計算
  • X軸上の中央値の上側のデータとの距離と、Y軸上の中央値の下側のデータとの距離で散布図を作成
  • 完全な対称性を示す基準線(Y = X) を追加
  • ヒストグラムを表示し、中央値位置に基準線を追加

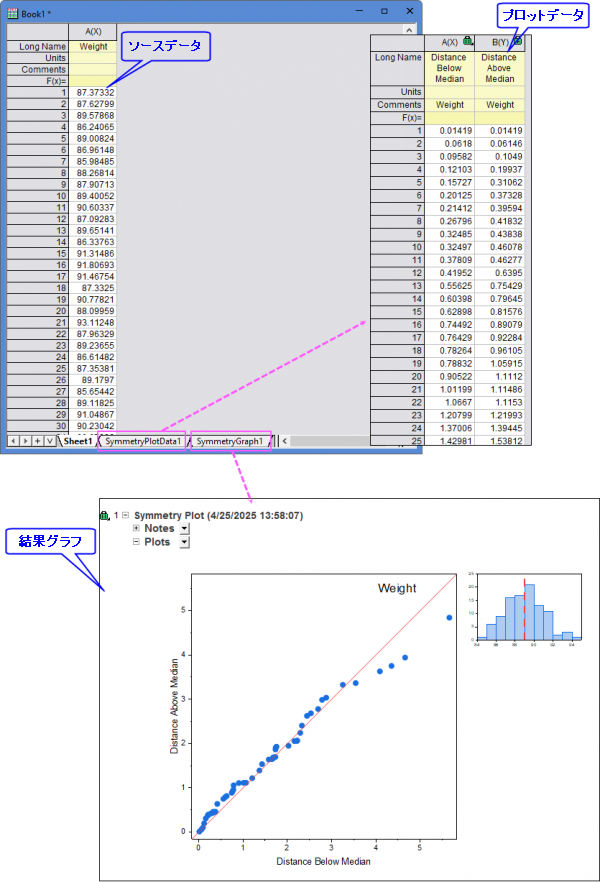

結果として、2つの結果シート(プロット用データと結果グラフ)が作成されます。

Symmetry Plot 03.png
結果グラフでは、散布図の点が Y = X の線上に並んでおり、ヒストグラムも対称的な山形の分布を示しています。したがって、このデータは中央値に対して対称に分布していると判断できます。

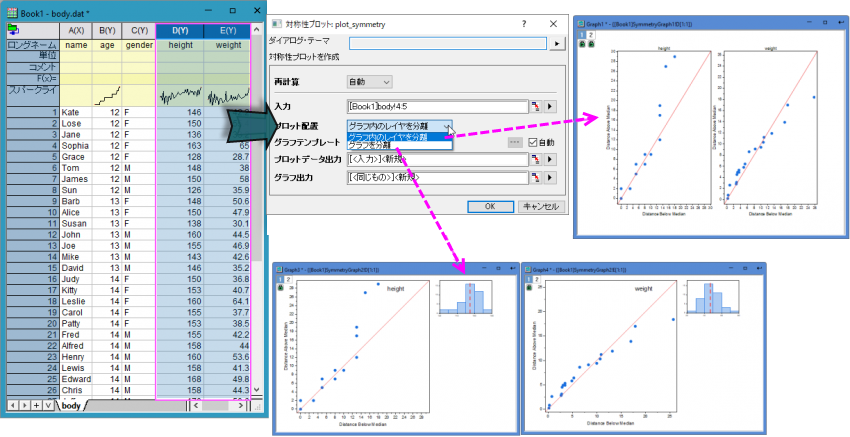

複数の応答列を選択して対称性プロットを作成しようとすると、plot_symmetry ダイアログが表示されます。このダイアログでは、グラフ内のレイヤを分離またはグラフを分離から配置方法を指定できます。

Symmetry Plot 02.png
