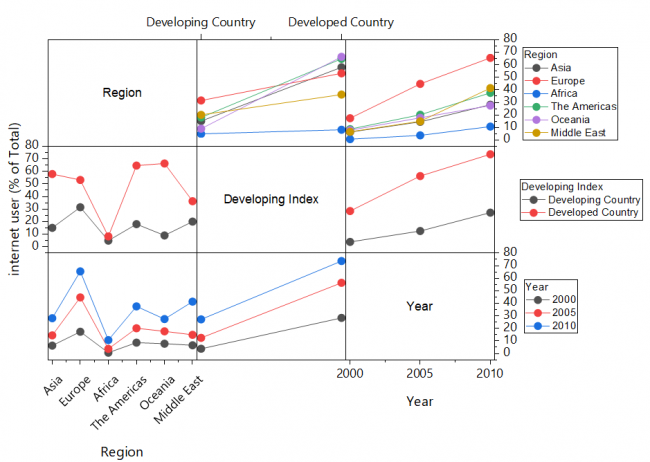

交互作用プロット

Interaction Plot 01.png

要求されるデータ

交互作用プロットを作成するには、少なくとも1つのデータ列と1つの因子列を選択してください。

グラフ作成

データを選択します。

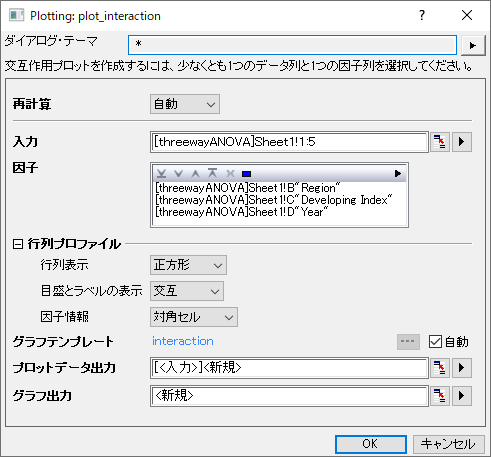

メニューから、プロット > 統計:交互作用プロットを選択して、plot_interactionダイアログを開きます。

Interaction Plot 02.png

ダイアログの設定

入力 入力データを指定します。
因子 相互に影響し合うN個の因子を選択します。
行列プロファイル このグループは散布図行列のものと同様です。
  • 行列表示:すべてのN * Nレイヤで3つの配置があります。
正方形

Matrix Display Square.png

上三角

Matrix Display Upper Triangular.png

上三角

Matrix Display Lower Triangular.png

  • 目盛とラベルの表示: すべてのレイヤの目盛とラベルを表示する方法を選択します。以下より選択します。
なし

Ticks None.png

全て

Ticks All.png

交互

Ticks Alternate.png

下と左

Ticks Bottom&Left.png

下と右

Ticks Bottom&Right.png

上と左

Ticks Top&Left.png

上と右

Ticks Top&Right.png

  • 因子情報: 因子名を表示する場所を、対角線セルまたは各パネルから指定します。
グラフテンプレート 交互作用プロットのテンプレートを指定します。

デフォルトでは、組み込みテンプレートinteractionが使用されます。自動チェックボックスをオフにすると、保存済みのユーザテンプレートを選択して適用することができます。

出力 プロットデータを指定したシートに出力します。
グラフ出力 結果グラフを指定したシートに出力します。

テンプレート

interaction.OTPU(Originのプログラムフォルダにインストールされています)

ノート

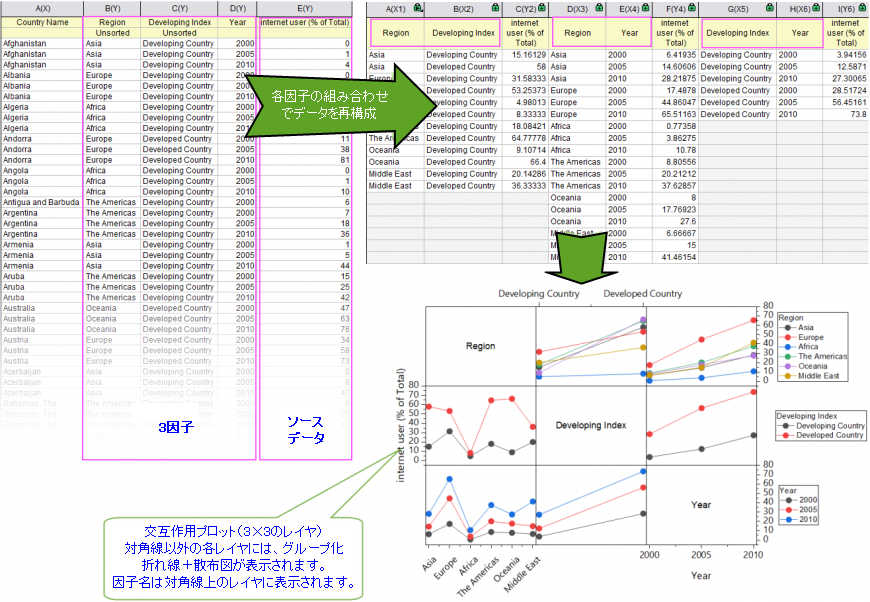

交互作用プロットは散布図行列と同じ形式で因子(カテゴリカル変数)間の交互作用をマトリックス形式で表示します。このプロットでは、行数・列数ともに選択された因子(グループ変数)の数と同じになり、対角パネルを除く各セルには、それぞれの行因子と列因子の交互作用が表示されます。

因子を N個選択すると、グラフには N×N のレイヤ(セル) が生成されます。デフォルトでは、対角セル には、各因子のラベルが表示されます。(N,M)セルの場合データ列の平均値を N番目とM番目の因子によって集計し、X軸にM番目の因子、Y軸に平均応答値として 線+シンボルプロットを描きます。N番目の因子は、サブセットとして使用されます。Note: Cell(N,M)と(M,N)は同じ集計データを使用して描画されます(結果データシートに同一のデータが含まれます)。

Interaction Plot 03.png
