CDFプロット

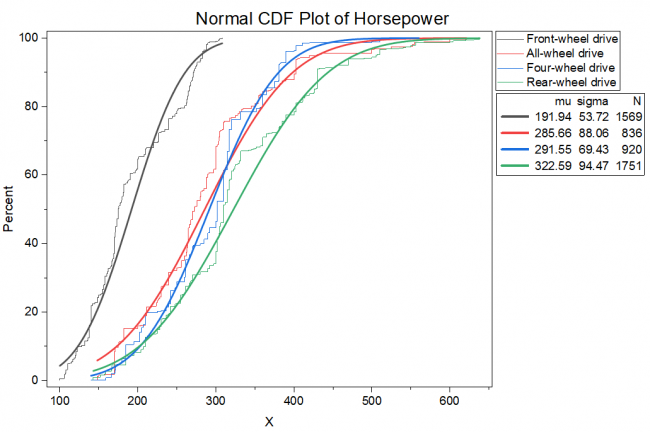

CDF Plot 01.png

要求されるデータ

経験的CDFプロットおよび／または理論的CDFプロットを作成するには、少なくとも1列を選択してください。

複数のデータとグループ列を選択して、異なるデータ/グループの累積分布を比較します。

グラフ作成

データを選択します。

メニューから、プロット > 統計：CDFプロットを選択して、plot_cdfダイアログを開きます。

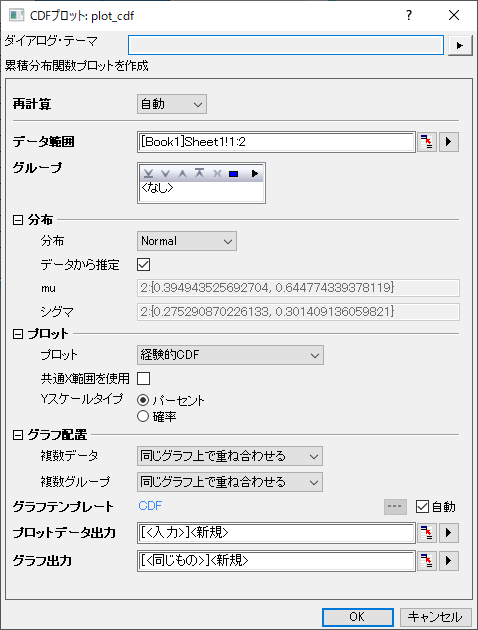

CDF Plot 02.png

ダイアログの設定

データ範囲 入力データ列を選択します。
グループ グループ化列を選択します。
分布 累積分布確率を計算する分布タイプを指定します。ここでは、正規分布、 対数正規分布、ワイブル分布、 指数分布、 ガンマ分布の4種類がサポートされています。
  • データから推定：入力データからパラメータ値を推定します。チェックボックスをオフにすると、各分布関数のパラメータ値をこのチェックボックスの下に入力できます。
プロット プロットするCDFプロット、経験的CDF、理論的CDF、またはその両方を選択します。
  • 共通X範囲を使用：デフォルトではチェックされていません。チェックを入れると、すべてのプロットのXの最小値と最大値が検索されます。プロットのX範囲が狭い場合は、プロットの最後に最小値または最大値が追加されます。
  • Yスケールタイプ：パーセント（デフォルト、0-100）および確率（0-1）
グラフ配置 プロットの配置方法を選択します。複数データと複数グループオプションを使用すると、プロットは次の4つの方法で配置されます。
  • すべて重ね合わせる: 複数データと複数グループの両方で、同じグラフ上でオーバーラップを選択します。
  • 重ね合わせグループ、別レイヤの変数：複数データ=別のレイヤ、複数グループ=同じグラフ上でオーバーラップします
  • 重ね合わせ変数、別レイヤグループ：複数グループ=個別レイヤ、複数データ=同じグラフ上でのオーバーラップ
  • 別レイヤ：複数データと複数グループの両方が個別のレイヤを選択
プロットデータ出力 プロットデータを出力するシートを指定します。
グラフ出力 結果グラフを出力するシートを指定します。

テンプレート

CDF.OTPU (Originのプログラムフォルダにインストールされています)

ノート

CDFプロット（正式名称は累積分布関数プロット）は、サンプルデータの分布を調べるために使用されます。データの経験的および理論的累積分布関数を示します。複数のソースデータとそのグループをどのように配置するかを決定することができます。そして、各データのグループごとの分布情報の値（mu、シグマ、N）は自動的に結果グラフに出力されます。
