Diagramme in andere Anwendungen einfügen oder einbetten


Es gibt zwei Möglichkeiten, wie Sie Origin-Diagramme in andere Anwendungsdateien einbinden können -- als Bild oder durch Verwendung von OLE (Objektverknüpfung und Einbettung):

  • Wenn Sie Ihr Origin-Diagramm als Bild einbinden möchten, kann es nicht mit Origin-Hilfsmitteln bearbeitet werden.
  • Wenn Sie Ihr Diagramm mit Hilfe von OLE einbinden möchten, kann das Diagramm mit den Origin-Hilfsmitteln bearbeitet werden (Sie können generell ein Bild in einer Zielanwendung bearbeiten, wenn Sie deren Bildanwendungshilfsmittel verwenden, das ist aber nicht dasselbe). Wenn Sie Ihr Origin-Diagramm einbetten, enthält die Zieldatei eine Kopie des Diagrammobjekts. Mit einer Variation dieses Verfahrens kann man ein Diagrammbild in der Zieldatei mit dem Quelldiagramm verknüpfen. In diesem Fall wird das Bild in der Zieldatei dynamisch aktualisiert, wenn das Quelldiagramm bearbeitet ist.

Wenn Sie Ihr Diagramm in einer Zieldatei als OLE-Objekt einbinden, agiert Origin als OLE-Server.

Diagramm als Bild kopieren/einfügen

Kopieren Sie das Diagramm in die Zwischenablage ohne Verwendung von OLE. Das Diagramm wird dann als Bild in andere Anwendungen eingefügt.

Um ein Diagramm als Bild zu kopieren, können Sie:

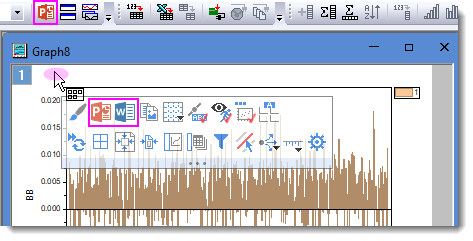

  1. Klicken Sie auf die Schaltfläche Diagramm als Bild kopieren Copy Graph as Image button.png auf der Minisymbolleiste des Diagramms.
    oder
    Wählen Sie Bearbeiten: Diagramm als Bild kopieren im Menü.
    oder
    Klicken Sie mit der rechten Maustaste auf das Diagramm und wählen Sie im Kontextmenü Kopieren: Diagramm als Bild kopieren.
    oder
    Aktivieren Sie das Diagrammfenster und drücken Sie Strg + Alt + J.

  2. Im Dialog Diagramm als Bild kopieren können Sie das Bildformat benutzerdefiniert anpassen (PNG, EMF, DIB, HTML und JPEG). Klicken Sie dann auf die Schaltfläche Kopieren.
    Copy Graph as Image.png

  3. Drücken Sie in der Zielanwendung (wie Microsoft® Word) die Tasten Strg + V oder klicken Sie auf die Schaltfläche Einfügen.



Hinweis: Exakt das gleiche Ergebnis wird durch folgende Methode erzielt:
  • Strg + C (Origin) => Strg + V (MS Word).

Sie können Einstellungen > Optionen > Seite öffnen, um Strg + C zum Kopieren von OLE festzulegen.

Einbetten vs. Verknüpfen

Es gibt zwei Möglichkeiten, Origin-Grafiken mit OLE-kompatiblen Anwendungen zu verwenden: Einbetten Ihres Diagramms oder Erstellen einer Verknüpfung zu Ihrem Diagramm. Diese beiden Möglichkeiten werden in erster Linie über die Speicherposition der Zusatzdaten für das Diagramm unterschieden. Mit beiden kann man das Diagramm mit den Hilfsmitteln von Origin bearbeiten.

  • Wenn Sie Ihr Diagramm in anderen Anwendungsdateien einbetten, werden die Daten in der Zieldatei gespeichert -- nicht in der Origin-Datei. Ein nachträgliches Bearbeiten des Diagramms kann mit einem Doppelklick auf das Diagramm in der Zieldatei ausgeführt werden. Hauptvorteil: Dies erstellt eine einzelne eigenständige Datei.
  • Wenn Sie eine Verknüpfung zu Ihrem Diagramm in einer Zieldatei erstellen, werden die Daten in der Origin-Datei und nicht in der Zieldatei gespeichert. Die Zieldatei speichert eine Verknüpfung zur Origin-Datei und zeigt eine Darstellung des verknüpften Diagramms. Man kann das Diagramm durch direktes Öffnen des Quelldiagramms im Origin bearbeiten. Wenn die Zieldatei wieder geöffnet oder aktualisiert wird, wird das angezeigte Bild aktualisiert. Hauptvorteil: Sie können ein Diagramm in mehreren Zieldateien anzeigen und müssen nicht ständig einzelne Diagramme aktualisieren. Auch ist die Größe der Zieldatei reduziert, weil die Daten nicht in der Zieldatei gespeichert werden.

Ihr Diagramm in eine andere Anwendung einbetten

Origin liefert Ihnen drei Methoden, Ihr Diagramm in eine OLE-kompatible Datei einzubetten.


Ihr Diagramm mit Hilfe der Zwischenablage durch Einfügen in eine andere Datei einbetten:

Das Diagramm muss nicht in einem Diagrammfenster (*.OGG(U)) oder in einer Projektdatei (*.OPJ(U)) gespeichert werden. (Die Inhalte der aktuellen Origin-Sitzung müssen nicht gespeichert werden.)

  1. In Origin wählen Sie Bearbeiten: Seite kopieren.
  2. In der Zielanwendung (wie z.B. Microsoft® Word) wählen Sie Bearbeiten: Inhalte einfügen. In Word öffnet dieser Menübefehl den Dialog Inhalte einfügen.
  3. Wählen Sie Origin-Diagrammobjekt aus der Liste Einfügen als aus.
  4. Klicken Sie auf die Option Einfügen.
  5. Klicken Sie auf OK.

Ihr Diagramm wird in der Zielanwendung als Objekt angezeigt.



Lesen Sie wichtige Informationen zum Kopieren und Einfügen einer Grafik in eine andere Anwendung in der Dokumentation Gruppe Seitenkopier-/exporteinstellungen.

Die OLE-Einbettung wird nicht von Origins Funktion der Masterseite unterstützt. Beim Exportieren der Grafiken, die Masterelemente (Master Items) für MS Office oder andere Dokumente enthalten, sollten Sie die Grafik als ein Bild einfügen. Weitere Informationen finden Sie unter Allgemeine Elemente zu einer MS Word- oder PowerPoint-Datei hinzufügen.

Origin 2018 führte die neuen Unicode-kompatiblen Dateitypen ein, einschließlich denen für das Origin-Projekt (OPJU) und für das Origin-Diagramm (OGGU). Wenn Sie Origin 2018 oder höher verwenden, um ein Origin-Diagramm in ein Word-Dokument einzubetten, und das Dokument dann einem Kollegen geben, der Origin 2017 oder älter verwendet, kann er bzw. sie das Origin-Diagramm nicht bearbeiten. Lesen Sie Einzelheiten in dieser FAQ.


Um Ihr Diagrammfenster (*.OGG(U)) in eine andere Datei einzubetten:

Das Diagramm muss schon als Diagrammfenster (*.OGG(U)) gespeichert worden sein.

  1. Wählen Sie in der Zielanwendung (wie Word) Einfügen: Objekt. In Word öffnet dieser Menübefehl den Dialog Objekt.
  2. Wählen Sie die Registerkarte Aus Datei erstellen.
  3. Klicken Sie auf Durchsuchen. Hierdurch öffnet sich der Dialog Durchsuchen.
  4. Wählen Sie die gewünschte *.OGG(U)-Datei aus.
  5. Klicken Sie auf OK.
  6. Stellen Sie sicher, dass im Dialog Objekt das Kontrollkästchen Verknüpfen deaktiviert ist.
  7. Klicken Sie auf OK.

Ihr Diagramm wird in der Zielanwendung als Objekt angezeigt.


Erstellen (und Einbetten) eines neuen Origin-Diagramms in eine andere Anwendung

  1. Wählen Sie in der Zielanwendung (wie Word) Einfügen: Objekt. In Word öffnet dieser Menübefehl den Dialog Objekt.
  2. Wählen Sie die Registerkarte Neu erstellen.
  3. Wählen Sie Origin-Diagramm aus der Liste Objekttyp aus.
  4. Klicken Sie auf OK. Hierdurch öffnet sich eine neue Origin-Einheit, die ein Diagramm im Dokumentn-Fenster anzeigt.
  5. Aktivieren Sie diese neue Origin-Einheit.
  6. Erstellen Sie Ihr Diagramm (in der neuen Programmeinheit).
  7. Bei aktivem Diagrammfenster wählen Sie Datei: Dokumentn aktualisieren.
  8. Wählen Sie Datei:Beenden und Zurückkehren zu Documentn. Dieser Menübefehl schließt die neue Origin-Einheit und aktiviert die Zielanwendung (in diesem Fall Word) wieder.

Ein eingebettetes Diagramm bearbeiten

Wenn das Origin-Objekt in einer OLE-kompatiblen Datei eingebettet ist, ist es mit den Hilfsmitteln von Origin bearbeitungsfähig.

  • Das eingebettete Objekt in Origin bearbeiten:
  1. Klicken Sie doppelt auf das eingefügte Diagramm.
  2. Hierdurch wird eine Origin-Einheit geöffnet; das Diagrammfenster wird im Arbeitsbereich angezeigt und steht für die Bearbeitung zur Verfügung.
  3. Änderungen an einem Diagramm vornehmen
  • Um das eingebettete Objekt zu aktualisieren:
  1. Wählen Sie Datei: Zielanwendung aktualisieren.
  • Um diese Origin-Einheit zu schließen und zur Zielanwendung zurückzukehren:
  1. Wählen Sie Datei: Beenden und Zurückkehren zu Zielanwendung.
  • Um das eingebettete Diagramm per Vor-Ort-Aktivierung zu bearbeiten:

Alternativ hierzu können Origin-Objekte, die in eine Zieldatei eingefügt wurden, ohne Verlassen der Zielanwendung bearbeitet werden. Diese Bearbeitungsmethode funktioniert durch Vor-Ort-Aktivierung einer Teilmenge der Hilfsmittel um Bearbeiten von Origin-Diagrammen.

Um die Vor-Ort-Aktivierung einzuschalten:

  1. Wählen Sie im Origin-Menü Einstellungen: Optionen und dort die Registerkarte Grafik.
  2. Aktivieren Sie das Kontrollkästchen OLE an Ort und Stelle aktivieren.
  3. Klicken Sie auf OK, um den Dialog zu schließen (Sie erhalten die Nachfrage Als Origin Startup-Optionen speichern?).
  4. Sie können Origin nun schließen.
  • Um das Diagramm per Vor-Ort-Aktivierung zu bearbeiten:
  1. Klicken Sie doppelt auf das eingefügte (nicht verknüpfte) Origin-Diagramm in der Zielanwendung. Das Diagramm von Origin ist fertig zum Bearbeiten, nachdem Sie rechts auf das gewählte Objekt geklickt und aus den verschiedenen Origin-Kontextmenübefehlen ausgewählt haben.
Hinweis: Die Vor-Ort-Aktivierung zur Bearbeitung eingefügter Origin-Diagramme ist im Allgemeinen nicht zu empfehlen; Sie haben hier keinen Zugang zu vielen nützlichen Origin-Funktionen - z.B. den Arbeitsmappenfenstern, die die im Diagramm gezeichneten Daten enthalten.

Eine Verknüpfung zu Ihrem Diagramm erstellen

Es gibt zwei Methoden, um eine Verknüpfung von Ihrem Diagramm zu einer OLE-kompatible Datei herzustellen:

  • Erstellen einer Verknüpfung zu einem Diagramm, das Teil einer gespeicherten Origin-Projektdatei (*.OPJ(U)) ist.

Einrichten einer Verknüpfung zu einem Diagramm in einer gespeicherten Origin-Projektdatei:

  1. Öffnen Sie das Projekt, das das gewünschte Diagrammfenster enthält.
  2. Ist ein Diagrammfenster aktiv, wählen Sie Bearbeiten: Seite kopieren.
  3. In der Zielanwendung (wie z. B. Word) wählen Sie Bearbeiten: Inhalte einfügen. In Word öffnet dieser Menübefehl den Dialog Inhalte einfügen.
  4. Wählen Sie Origin-Diagrammobjekt (oder Bild) aus der Liste Einfügen als.
  5. Aktivieren Sie den Schalter Verknüpfung einfügen.
  6. Klicken Sie auf OK.

Ihr Diagramm wird in der Zielanwendung als Objekt angezeigt.

  • Erstellen einer Verknüpfung zu einem Diagramm, das als Diagrammfenster- (*.OGG(U))-Datei gespeichert wird.

Um eine Verknüpfung zu einem Diagramm in einem gespeicherten Origin-Diagrammfenster zu erstellen:

  1. Wählen Sie in der Zielanwendung (wie Word) Einfügen: Objekt. In Word öffnet dieser Menübefehl das Dialogfeld Objekt.
  2. Wählen Sie die Registerkarte Aus Datei erstellen.
  3. Klicken Sie auf Durchsuchen. Hierdurch öffnet sich das Dialogfeld Durchsuchen.
  4. Wählen Sie die gewünschte *.OGG(U)-Datei aus.
  5. Klicken Sie auf OK.
  6. Aktivieren Sie im Dialogfeld Objekt das Kontrollkästchen Verknüpfen.
  7. Klicken Sie auf OK.

Ihr Diagramm wird in der Zielanwendung als Objekt angezeigt.

Ein verknüpftes Diagramm bearbeiten

  • Um ein verknüpftes Diagramm zu bearbeiten:
  1. Das Origin-Projekt oder die Diagrammfensterdatei öffnen, die die Quelle des verbundenen Objekts enthält.
  2. Bearbeiten Sie das Diagramm mit den Origin-Hilfsmitteln.

Alternativ hierzu können Sie:

  1. Doppelt auf das verknüpfte Objekt in der Zielanwendung klicken. Hierdurch öffnet sich eine Origin-Einheit, in der das verknüpfte Diagramm in einem Diagrammfenster angezeigt wird.

Nehmen Sie in dieser Origin-Einheit Änderungen am Diagramm vor.

  • Nachdem Sie in Origin Änderungen am Diagramm vorgenommen haben:
  1. Wählen Sie Bearbeiten: Client aktualisieren aus der Origin-Menüleiste aus.

oder

  1. Leiten Sie die Fensteraktivität wieder auf die Zielanwendung um.
  2. Aktualisieren Sie die Verknüpfung dort. Weitere Informationen zum Aktualisieren der Verknüpfung aus der Zielanwendung finden Sie in der Dokumentation zur Zielanwendung.
