Der Dialog Layerverwaltung

GraphRef-LayerManage

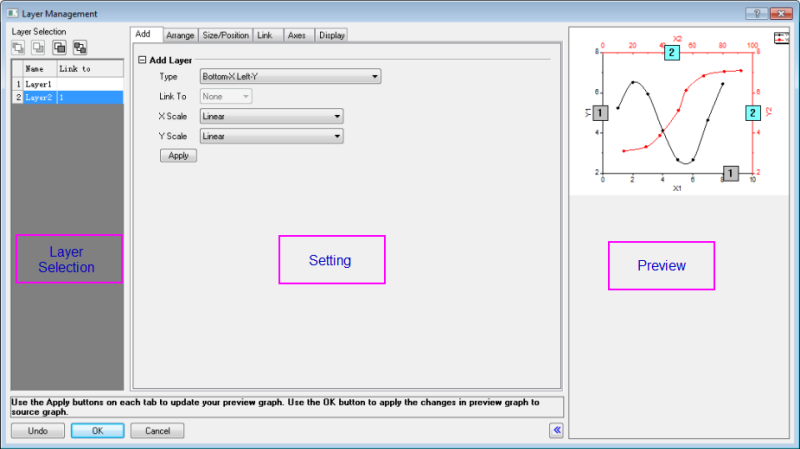

Das Hilfsmittel Layerverwaltung wird zum Verwalten der Layer im aktiven Diagramm durch Hinzufügen, Bearbeiten, Anordnen und Verknüpfen von Layern verwendet. Es besteht aus drei Bereichen: Layerauswahl, Einstellungen und Vorschau.

Das Feld Layerauswahl

Das linke Feld bzw. das Feld Layerauswahl listet alle Layer im Diagramm auf. Er kann für folgende Aufgaben verwendet werden:

• Einen Layer umbenennen: Klicken Sie doppelt auf den Layernamen, um den Layer umzubenennen.
• Einen Layer löschen: Klicken Sie mit der rechten Maustaste auf den Layerindex oder -namen und wählen Sie Layer löschen im Kontextmenü.
• Ordnen Sie die Layer mit Hilfe einer folgenden Methoden neu:

1. Ziehen Sie den Layerindex nach oben oder nach unten, um die Layerindexzahlen zu ändern.
2. Klicken Sie auf eine der Gruppenschaltflächen In den Vordergrund verschieben, Nach vorn verschieben , Nach hinten verschieben und In den Hintergrund verschieben

Beachten Sie, dass die Position der Layer nicht beeinflusst wird.

Der Bereich Layerauswahl kann auch dazu verwendet werden, diejenigen Layer auszuwählen, auf die bestimmte Operationen im Bereich Einstellungen ausgeführt werden.

Das Feld Einstellungen

Dieser Bereich enthält fünf Registerkarten:

• Die Registerkarte Hinzufügen
• Die Registerkarte Anordnen
• Die Registerkarte Größe/Position
• Die Registerkarte Verknüpfung
• Die Registerkarte Achsen
• Die Registerkarte Anzeige

Auf jeder Registerkarte befindet sich eine Schaltfläche Anwenden. Klicken Sie nach Ändern der Einstellungen auf diese Schaltfläche, um Ihre Änderungen im Vorschaudiagramm zu übernehmen. Beachten Sie, dass das Quelldiagramm nicht beeinflusst wird.

Das Feld Vorschau

Die Operationen aus den Feldern Layerauswahl und Einstellungen werden im Feld Vorschau vorausgeführt.

Die Schaltflächen Rückgängig, OK, Abbrechen:

Diese drei Schaltflächen befinden sich im unteren Teil des Hilfsmittels Layerverwaltung.

• Rückgängig wird verwendet, um Operationen, die im Vorschaubereich bereits ausgeführt wurden, rückgängig zu machen. Es werden mehrere Vorgänge für Rückgängig unterstützt. Sie können diese Schaltfläche mehrere Male drücken, um mehrere Operationen rückgängig zu machen.
• Die Schaltfläche OK wird verwendet, um alle Operationen, die im Vorschaubereich ausgeführt wurden, auf das aktive Diagramm anzuwenden und das Hilfsmittel Layerverwaltung zu schließen.
• Abbrechen wird verwendet, um alle Operationen abzubrechen, die im Vorschaubereich ausgeführt wurden. Die Operationen werden nicht auf das aktive Diagramm angewendet. Das aktive Diagramm wird also so bleiben, wie es war, bevor die Layerverwaltung geöffnet wurde. Die Schaltfläche Abbrechen schließt außerdem das Dialogfeld Layerverwaltung.
